تصور کنید یک مهندس عمران باید محل دقیق ستون های یک ساختمان را روی زمین پیاده کند، یا یک نقشه بردار باید مرز یک ملک را با دقت چند سانتی متر تعیین کند. در هر دو حالت، یک سؤال اساسی وجود دارد:

موقعیت دقیق این نقطه روی زمین کجاست؟

پاسخ این سؤال با استفاده از فناوری های تعیین موقعیت ماهواره ای یا GNSS (Global Navigation Satellite System) امکان پذیر است.

• برداشت نقاط با GPS یکی از رایج ترین کاربردهای سیستم های ماهواره ای در نقشه برداری است که طی آن مختصات دقیق یک نقطه یا عارضه روی سطح زمین با استفاده از گیرنده نقشه برداری GPS تعیین و ثبت می شود.

در گذشته، تعیین موقعیت دقیق نقاط نیازمند عملیات طولانی با تجهیزات زمینی مانند تئودولیت و پیمایش بود؛ اما توسعه سیستم های ماهواره ای باعث شد تعیین مختصات با سرعت بیشتر، پوشش وسیع تر و دقت بسیار بالاتر امکان پذیر شود.

امروزه برداشت نقاط با GPS و GNSS در حوزه های مختلفی مانند:

• نقشه برداری مهندسی
• پروژه های عمرانی
• کاداستر
• کشاورزی دقیق
• زمین شناسی
• پایش تغییر شکل زمین
• فتوگرامتری پهپادی
• GIS

استفاده می شود.

با این حال، رسیدن به دقت سانتی متری یا میلی متری تنها به خرید یک گیرنده گران قیمت محدود نمی شود؛ بلکه نیازمند شناخت صحیح معماری GNSS، منابع خطا، روش برداشت، سیستم مختصات و کنترل کیفیت داده ها است.

در این مقاله، برداشت نقاط با GPS را از پایه تا سطح حرفه ای بررسی می کنیم.

GPS و GNSS چیست؟

در بسیاری از گفتگوهای روزمره، واژه GPS برای تمام سیستم های تعیین موقعیت ماهواره ای استفاده می شود؛ اما از نظر علمی، GPS تنها یکی از سامانه های موجود در مجموعه GNSS است.

تفاوت GPS و GNSS

GPS (Global Positioning System) یک سیستم ماهواره ای متعلق به ایالات متحده آمریکا است که توسط وزارت دفاع این کشور توسعه داده شد. اما GNSS یک اصطلاح کلی برای تمام سامانه های ناوبری ماهواره ای جهانی است.

مهم ترین سامانه های GNSS عبارت اند از:

سامانه	کشور توسعه دهنده
GPS	آمریکا
GLONASS	روسیه
Galileo	اتحادیه اروپا
BeiDou	چین

گیرنده های مدرن نقشه برداری معمولاً قادر هستند به صورت همزمان سیگنال چندین سامانه را دریافت کنند. این قابلیت باعث می شود:

• تعداد ماهواره های قابل مشاهده افزایش یابد.
• هندسه ماهواره ها بهتر شود.
• مقدار DOP کاهش پیدا کند.
• پایداری موقعیت یابی افزایش یابد.

به همین دلیل، در پروژه های حرفه ای نقشه برداری معمولاً از عبارت GNSS Surveying استفاده می شود.

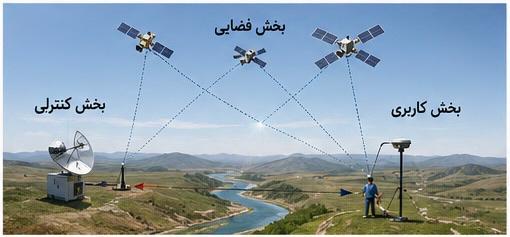

اجزای اصلی سیستم GNSS

هر سیستم GNSS از سه بخش اصلی تشکیل شده است:

۱. بخش فضایی (Space Segment)

این بخش شامل مجموعه ماهواره هایی است که در مدار زمین حرکت می کنند و وظیفه آنها:

• ارسال سیگنال های رادیویی
• ارسال اطلاعات زمانی دقیق
• ارسال اطلاعات مداری

است. هر ماهواره مجهز به ساعت های بسیار دقیق اتمی است که نقش مهمی در تعیین فاصله ایفا می کنند.

۲. بخش کنترلی (Control Segment)

این بخش شامل ایستگاه های زمینی است که وضعیت ماهواره ها را کنترل می کنند. و وظایف آن:

• پایش مدار ماهواره ها
• اصلاح پارامترهای مداری
• کنترل ساعت ماهواره
• ارسال اطلاعات به ماهواره ها

است.

۳. بخش کاربری (User Segment)

• این بخش شامل تمام گیرنده نقشه برداری GPS است که سیگنال ماهواره ای را دریافت می کنند.

مانند:

• گیرنده های دستی GPS
• گیرنده های نقشه برداری RTK
• گیرنده های ژئودتیک
• سیستم های ناوبری خودرو

برداشت نقاط با GNSS چگونه انجام می شود؟

فرآیند برداشت نقاط با GNSS شامل چند مرحله اصلی است:

مرحله اول: دریافت سیگنال ماهواره

گیرنده GNSS سیگنال های ارسال شده توسط ماهواره ها را دریافت می کند. هر سیگنال شامل اطلاعاتی مانند:

• زمان ارسال
• موقعیت ماهواره
• اطلاعات مداری

است.

مرحله دوم: محاسبه فاصله تا ماهواره

گیرنده GNSS با اندازه گیری زمان حرکت سیگنال، فاصله خود تا ماهواره را محاسبه می کند. رابطه ساده:

فاصله = سرعت نور × زمان حرکت سیگنال

است.

مرحله سوم: تعیین موقعیت سه بعدی

• برای تعیین موقعیت دقیق، گیرنده نقشه برداری GPS باید فاصله خود تا چند ماهواره را بداند.

حداقل چهار ماهواره برای حل کامل مجهولات لازم است:

• X
• Y
• Z
• خطای ساعت گیرنده

مرحله چهارم: اعمال تصحیحات

موقعیت خام گیرنده GNSS  معمولاً دارای خطایی در حد چند متر است. برای رسیدن به دقت بالاتر، تصحیحات مختلف اعمال می شوند:

• DGPS
• RTK
• PPK
• PPP

مرحله پنجم: تبدیل مختصات

مختصات محاسبه شده معمولاً در سیستم جهانی WGS84 هستند و در صورت نیاز به سیستم های دیگر تبدیل می شوند:

• UTM
• سیستم محلی پروژه
• سیستم مختصات ملی

منابع خطا در GNSS و عوامل مؤثر بر دقت GPS نقشه برداری

اگرچه سیستم های GNSS امروزی بسیار دقیق هستند، اما سیگنال ماهواره ای در مسیر خود از ماهواره تا گیرنده تحت تأثیر عوامل مختلفی قرار می گیرد. شناخت این خطاها یکی از مهم ترین مهارت های یک نقشه بردار حرفه ای است، زیرا بسیاری از آن ها با انتخاب روش مناسب برداشت، زمان بندی صحیح و تجهیزات مناسب قابل کاهش هستند.

به طور کلی، دقت نهایی یک برداشت GNSS به عوامل زیر وابسته است:

• تعداد ماهواره های قابل مشاهده
• کیفیت هندسه ماهواره ها
• نوع گیرنده
• تعداد فرکانس های دریافتی
• روش تصحیح موقعیت
• شرایط محیطی محل برداشت
• مهارت اپراتور

مهم ترین منابع خطای GNSS

منبع خطا	توضیح	روش کاهش
خطای ساعت ماهواره	اختلاف بسیار کوچک بین زمان واقعی و زمان ثبت شده توسط ساعت ماهواره	استفاده از تصحیحات دقیق مداری
خطای مدار ماهواره	تفاوت بین مدار محاسبه شده و موقعیت واقعی ماهواره	استفاده از  Precise Ephemeris
تأخیر یونسفری	تغییر سرعت سیگنال در عبور از لایه یونوسفر	گیرنده دوفرکانسه، مدل های یونوسفری
تأخیر تروپسفری	اثر بخار آب و فشار جو بر مسیر سیگنال	مدل های تصحیح تروپسفری
چندمسیری (Multipath)	انعکاس سیگنال از ساختمان، فلز یا آب قبل از رسیدن به آنتن	انتخاب محل مناسب و آنتن حرفه ای
انسداد سیگنال	قطع یا ضعف سیگنال توسط ساختمان، درخت یا کوه	انتخاب محل با دید باز آسمان
هندسه نامناسب ماهواره ها	قرارگیری نامناسب ماهواره ها در آسمان	برداشت در زمان مناسب با DOP پایین

---

خطای چندمسیری (Multipath) چیست؟

 یکی از مهم ترین خطاهای محیطی در برداشت نقاط با GPS، پدیده چندمسیری است. در حالت ایده آل، سیگنال ماهواره باید مستقیماً از ماهواره به آنتن گیرنده برسد. اما در محیط هایی مانند:

• کنار ساختمان ها
• مناطق شهری متراکم
• مجاورت دیوارهای فلزی
• نزدیکی آب

سیگنال ممکن است قبل از رسیدن به آنتن بازتاب پیدا کند. در این حالت، گیرنده فاصله اشتباهی را محاسبه می کند و مختصات دارای نوسان می شود.

راه های کاهش  Multipath

• فاصله گرفتن از سطوح بازتابنده
• استفاده از آنتن های حرفه ای مانند choke ring
• استفاده از گیرنده های چندفرکانسه
• افزایش زمان برداشت در نقاط حساس

DOP چیست و چرا اهمیت دارد؟

یکی از مهم ترین شاخص های کنترل کیفیت در GNSS، مقدار DOP (Dilution of Precision)  است. DOP نشان می دهد که هندسه قرارگیری ماهواره ها در آسمان تا چه اندازه روی دقت موقعیت تأثیر می گذارد.

به زبان ساده: اگر ماهواره ها در بخش های مختلف آسمان پخش باشند، موقعیت دقیق تر محاسبه می شود. اما اگر همه ماهواره ها در یک قسمت آسمان قرار داشته باشند، خطای موقعیت افزایش پیدا می کند.

انواع DOP در گیرنده نقشه برداری

DOP در نقشه برداری با گیرنده های ماهواره ای انواع مختلفی دارد که در زیر به بررسی آن خواهیم پرداخت:

PDOP (Position Dilution of Precision)

مهم ترین نوع DOP برای نقشه برداری است و کیفیت تعیین موقعیت سه بعدی را نشان می دهد.

HDOP

خطای افقی موقعیت را نشان می دهد.

VDOP

کیفیت تعیین ارتفاع را مشخص می کند.

TDOP

مربوط به خطای زمانی است.

مقادیر مناسب DOP

به طور کلی:

مقدار PDOP	کیفیت
کمتر از ۲	بسیار عالی
۲ تا ۴	خوب
۴ تا ۶	قابل قبول
بیشتر از ۱۰	ضعیف

در پروژه های دقیق مهندسی، معمولاً توصیه می شود برداشت در زمانی انجام شود که PDOP پایین باشد.

روش های افزایش دقت GPS نقشه برداری

GPS معمولی که در تلفن همراه استفاده می شود معمولاً دقتی در حد چند متر دارد. اما در نقشه برداری مهندسی، نیاز به دقت سانتی متری یا میلی متری وجود دارد. برای رسیدن به این دقت، از روش های تصحیح استفاده می شود.

سامانه های تصحیح موقعیت GNSS

برای تصحیح سیگنال دریافت شده توسط گیرنده تعیین موقعیت روش های مختلفی وجود دارد که در این بخش برخی از این موارد رو بررسی خواهیم کرد.

۱. SBAS

SBAS  یا Satellite Based Augmentation System یک سیستم تقویت ماهواره ای است که تصحیحات موقعیت را از طریق ماهواره های زمین آهنگ ارسال می کند.

نمونه ها:

• WAAS در آمریکا
• EGNOS در اروپا

دقت معمول:

حدود ۱ تا ۲ متر

کاربرد:

• ناوبری
• هوانوردی
• کاربردهای عمومی

اما باید گفت این نوع از سامانه تصحیحاتی، برای پروژه های مهندسی دقیق کافی نیست.

۲. DGPS

در روش Differential GPS، یک گیرنده مرجع در موقعیتی با مختصات معلوم قرار می گیرد.

این گیرنده:

• خطاهای لحظه ای سیگنال را محاسبه می کند.
• تصحیحات را برای گیرنده متحرک ارسال می کند.

دقت معمول:

حدود چند ده سانتی متر تا چند متر

کاربرد:

• GIS
• برداشت های عمومی
• مطالعات منابع طبیعی

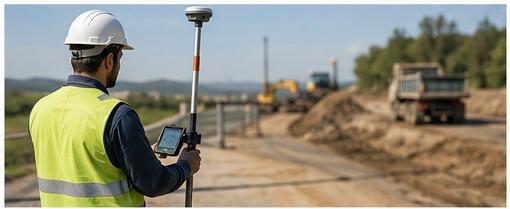

۳. RTK چیست؟

RTK  یا Real Time Kinematic یکی از پرکاربردترین روش های برداشت دقیق GNSS است.

در این روش:

• یک گیرنده Base در موقعیت معلوم قرار دارد.
• یک گیرنده Rover عملیات برداشت را انجام می دهد.
• تصحیحات به صورت لحظه ای منتقل می شوند.

تصحیحات می توانند از طریق:

• رادیو
• اینترنت
• شبکه CORS

ارسال شوند.

دقت RTK

در شرایط مناسب:

• دقت افقی: حدود ۱ تا ۲ سانتی متر
• دقت ارتفاعی: حدود ۲ تا ۳ سانتی متر

است.

کاربردهای RTK GPS

• کاداستر
• پیاده سازی ساختمان
• راه سازی
• برداشت توپوگرافی
• پروژه های عمرانی

۴. شبکه CORS و NTRIP

امروزه بسیاری از پروژه ها به جای ایجاد Base اختصاصی، از شبکه ایستگاه های مرجع دائمی استفاده می کنند.

CORS:

Continuously Operating Reference  به مجموعه ای از ایستگاه های GNSS ثابت گفته می شود که به صورت دائمی داده جمع آوری می کنند. تصحیحات این شبکه ها معمولاً از طریق پروتکل NTRIP و اینترنت موبایل در اختیار گیرنده RTK قرار می گیرد.

مزایا:

• حذف نیاز به Base محلی
• افزایش سرعت عملیات
• پوشش منطقه ای گسترده تر

۵. PPK چیست؟

PPK یا Post Processed Kinematic  مشابه RTK است، با این تفاوت که تصحیحات بعداً و در مرحله پردازش اعمال می شوند.

در برداشت PPK

• داده خام گیرنده ذخیره می شود.
• پس از پایان برداشت، داده ها پردازش می شوند.

مزیت اصلی:

عدم نیاز به ارتباط لحظه ای با  Base

کاربردهای  PPK

PPK به ویژه در موارد زیر کاربرد دارد:

• نقشه برداری پهپادی
• مناطق دورافتاده
• پروژه هایی که ارتباط اینترنتی ندارند

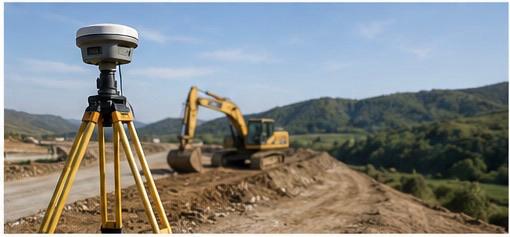

۶. PPP چیست؟

PPP  یا Precise Point Positioning روشی است که بدون نیاز به Base محلی، با استفاده از:

• مدارهای دقیق ماهواره
• ساعت دقیق ماهواره
• مدل های تصحیح جهانی

موقعیت دقیق را محاسبه می کند.

مزایا:

• مناسب مناطق دورافتاده
• عدم نیاز به ایستگاه مرجع

محدودیت:

زمان بیشتری برای رسیدن به دقت نهایی نیاز دارد.

مقایسه روش های برداشت GNSS

روش	دقت معمول	زمان	نیاز به ارتباط	کاربرد
Static	میلی متری	طولانی	خیر	ژئودزی و شبکه کنترل
RTK	۱ تا ۲ سانتی متر	سریع	بله	عمران و کاداستر
PPK	۱ تا ۲ سانتی متر	متوسط	خیر	پهپاد و مناطق دور
PPP	سانتی متر تا دسی متر	متوسط تا طولانی	خیر	مناطق بدون CORS

انواع گیرنده نقشه برداری GNSS و انتخاب تجهیزات مناسب

انتخاب گیرنده مناسب یکی از مهم ترین تصمیم ها در یک پروژه برداشت نقاط است. برخلاف تصور عمومی، همه گیرنده های GPS توانایی دستیابی به دقت یکسان ندارند. تفاوت اصلی گیرنده ها در نوع آنتن، تعداد فرکانس ها، قابلیت دریافت چند سامانه ماهواره ای، روش پردازش و امکان استفاده از تصحیحات دقیق است. به طور کلی، گیرنده های GNSS را می توان بر اساس کاربرد و سطح دقت به چند گروه تقسیم کرد.

۱. گیرنده های GPS دستی (Handheld GPS)

این گیرنده ها ساده ترین نوع تجهیزات تعیین موقعیت هستند و بیشتر برای کاربردهای عمومی استفاده می شوند.

دقت معمول:

حدود ۲ تا ۵ متر

کاربردها:

• مسیریابی
• گردشگری
• برداشت های عمومی GIS
• مطالعات میدانی ساده

ویژگی ها:

• قیمت پایین
• وزن کم
• استفاده آسان
• عدم نیاز به تجهیزات جانبی

این نوع گیرنده نقشه برداری برای پروژه های مهندسی دقیق مناسب نیست.

۲. گیرنده های Mapping Grade

این گروه بین گیرنده های دستی و تجهیزات نقشه برداری حرفه ای قرار می گیرند.

دقت معمول:

از چند دسی متر تا چند سانتی متر

کاربردها:

• جمع آوری داده های GIS
• مدیریت منابع طبیعی
• جنگلداری
• پایش دارایی های شهری

این گیرنده ها معمولاً امکان اتصال به:

• SBAS
• DGPS
• شبکه های تصحیح

را دارند.

۳. گیرنده های ژئودتیک  RTK

این تجهیزات استاندارد اصلی بسیاری از پروژه های مهندسی هستند.

دقت معمول:

حدود ۱ تا ۲ سانتی متر

کاربردها:

• نقشه برداری عمرانی
• پیاده سازی سازه ها
• کاداستر
• برداشت توپوگرافی
• راه سازی

ویژگی های اصلی:

• دریافت چندفرکانسه
• پشتیبانی از RTK
• اتصال به شبکه CORS
• آنتن دقیق
• امکان ذخیره داده خام

۴. گیرنده های ژئودتیک Static و CORS

این نوع از گیرنده های نقشه برداری برای پروژه هایی استفاده می شوند که بالاترین سطح دقت موردنیاز است.

دقت:

در حد میلی متر

کاربردها:

• ایجاد شبکه های کنترل زمینی
• پایش تغییر شکل سازه ها
• مطالعات ژئودینامیک
• شبکه های مرجع ملی

این سیستم ها معمولاً برای برداشت سریع روزمره استفاده نمی شوند.

اهمیت تعداد فرکانس های گیرنده GNSS

یکی از مهم ترین معیارهای انتخاب گیرنده نقشه برداری، تعداد فرکانس های دریافتی است.

گیرنده تک فرکانسه

این گیرنده ها معمولاً فقط سیگنال L1 را دریافت می کنند.

معایب:

• حساسیت بیشتر به خطای یونوسفری
• زمان طولانی تر برای رسیدن به دقت بالا
• عملکرد ضعیف تر در محیط های دشوار

گیرنده دوفرکانسه

این گیرنده ها معمولاً سیگنال های:

• L1
• L2

را دریافت می کنند.

مزایا:

• کاهش اثر یونوسفر
• سرعت بالاتر در حل ابهام فاز
• مناسب برای پروژه های مهندسی

گیرنده چندفرکانسه

گیرنده های جدید علاوه بر L1 و L2، سیگنال هایی مانند:

• L5
• E5
• B2

را نیز دریافت می کنند.

مزایا:

• پایداری بیشتر
• عملکرد بهتر در محیط شهری
• سرعت بالاتر در رسیدن به وضعیت Fixed

تجهیزات جانبی مورد نیاز برای برداشت GNSS

یک سیستم برداشت حرفه ای فقط شامل گیرنده نقشه برداری نیست، بلکه مجموعه ای از تجهیزات را شامل می شود:

۱. گیرنده GNSS

اصلی ترین بخش سیستم که سیگنال ماهواره ای را دریافت می کند.

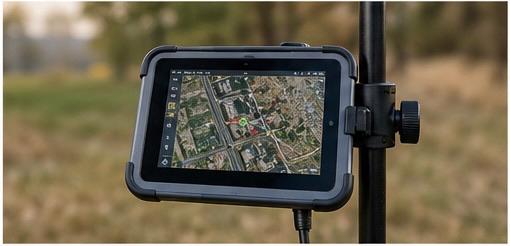

۲. کنترلر (Field Controller)

یک تبلت یا کنترلر مقاوم (و حتی تلفن همراه مجهز یک نرم افزار نقشه برداری) است که برای:

• تعریف پروژه
• ثبت نقاط
• وارد کردن کد عوارض
• نمایش کیفیت برداشت

استفاده می شود.

۳. ژالن (Survey Pole)

میله ای دقیق برای قرار دادن آنتن گیرنده در ارتفاع مشخص.

نکات مهم:

• صاف بودن ژالن
• تراز بودن حباب
• اندازه گیری دقیق ارتفاع آنتن

۴. سه پایه و پایه های ثابت

برای برداشت های Static یا نقاط کنترل استفاده می شوند.

۵. باتری و تجهیزات پشتیبان

در پروژه های طولانی، داشتن:

• باتری اضافه
• شارژر
• حافظه پشتیبان

ضروری است.

مراحل اجرای عملیات برداشت نقاط با GNSS

یک برداشت حرفه ای فقط شامل قرار دادن گیرنده روی نقطه و ذخیره مختصات نیست. مراحل مختلفی قبل، هنگام و بعد از برداشت انجام می شود.

مرحله اول: برنامه ریزی پیش از برداشت

قبل از حضور در محل پروژه باید موارد زیر بررسی شوند:

بررسی هدف پروژه

ابتدا باید مشخص شود هدف برداشت چیست:

• تهیه نقشه توپوگرافی؟
• پیاده سازی سازه؟
• تعیین مرز ملک؟
• ایجاد نقاط کنترل؟

نوع پروژه، روش برداشت را تعیین می کند.

بررسی وضعیت ماهواره ها

با استفاده از نرم افزارهای تخصصی باید بررسی شود:

• تعداد ماهواره های قابل مشاهده
• مقدار PDOP
• زمان مناسب برداشت

بررسی سیستم تصحیح

مشخص شود که پروژه از چه روشی برای تصحیح خطاها و افزایش دقت GPS نقشه برداری استفاده می کند:

• Base  و Rover
• شبکه CORS
• PPP
• PPK

مرحله دوم: تنظیم پروژه در گیرنده نقشه برداری GPS

قبل از شروع برداشت باید تنظیمات زیر بررسی شوند:

سیستم مختصات

مانند:

• WGS84
• UTM
• سیستم محلی

واحد اندازه گیری

مانند:

• متر
• فوت

مدل ژئوئید

برای تبدیل ارتفاع بیضوی به ارتفاع ارتومتریک.

مرحله سوم: استقرار گیرنده نقشه برداری در محل

محل برداشت باید شرایط مناسبی داشته باشد:

• دید باز آسمان
• دور از ساختمان های بلند
• دور از سطوح فلزی
• دور از منابع ایجاد انعکاس

توصیه می شود انسداد آسمان کمتر از حدود ۱۵ درجه باشد.

مرحله چهارم: بررسی وضعیت Fix گیرنده GPS

در برداشت RTK باید قبل از ثبت نقطه وضعیت جواب بررسی شود.

حالت های معمول:

Single

بدون تصحیح

دقت پایین

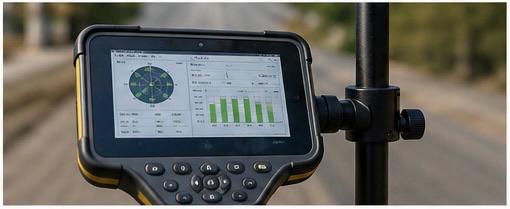

Float

حل تقریبی ابهام فاز

برای پروژه های دقیق قابل قبول نیست.

Fixed

حل کامل ابهام فاز

وضعیت مناسب برای ثبت نقاط دقیق.

مرحله پنجم: ثبت اطلاعات نقطه

هنگام برداشت با GPS‌و GNSS معمولا باید علاوه بر مختصات، اطلاعات توصیفی نیز ذخیره شود.

مانند:

• کد عارضه
• ارتفاع آنتن
• زمان برداشت
• توضیحات میدانی

مثلاً:

Point ID: P102

Code: Road_Edge

Height: 2.00 m

Method: RTK Fixed

این اطلاعات در مرحله GIS و تهیه نقشه بسیار ارزشمند هستند.

مرحله ششم: کنترل کیفیت

برای اطمینان از صحت داده ها:

• نقاط کنترل برداشت شوند.
• مختصات با داده های موجود مقایسه شود.
• کیفیت HRMS و VRMS بررسی شود.
• نقاط مهم دوباره برداشت شوند.

مرحله هفتم: ذخیره و پشتیبان گیری

در پایان عملیات:

• فایل پروژه ذخیره شود.
• داده خام GNSS نگهداری شود.
• نسخه پشتیبان تهیه شود.

فرمت های مهم:

• RINEX
• فایل اختصاصی شرکت سازنده
• CSV
• DXF
• SHP
• GeoJSON

سیستم مختصات در برداشت نقاط با GPS

یکی از مهم ترین موضوعاتی که در برداشت نقاط با GNSS باید به آن توجه شود، سیستم مختصات GPS است. بسیاری از خطاهای ظاهری در انتقال داده های GPS به نقشه، نه به دلیل خطای گیرنده، بلکه به دلیل انتخاب اشتباه سیستم مختصات اتفاق می افتند. یک گیرنده GNSS می تواند موقعیت یک نقطه را با دقت بالا تعیین کند، اما اگر این مختصات در سیستم مناسب نمایش داده نشود، ممکن است نقطه در نرم افزار GIS یا نقشه پروژه جابه جا دیده شود.

انواع سیستم های مختصات در GNSS

مختصات های برداشت شده در گیرنده GPS می تواند بسته به نیاز پروژه و کاربر در سیستم های مختلفی گزارش شوند مثلا:

۱. سیستم مختصات جغرافیایی (Geographic Coordinate System)

در این سیستم، موقعیت نقاط با استفاده از:

• عرض جغرافیایی (Latitude)
• طول جغرافیایی (Longitude)
• ارتفاع

بیان می شود.

معروف ترین نمونه از سیستم مختصات جغرافیایی، WGS84 است که سیستم مرجع اصلی بیشتر گیرنده های GNSS محسوب می شود.

مثال:

Latitude: 35.7219°

Longitude: 51.3347°

این سیستم برای نمایش جهانی مناسب است، اما برای محاسبات دقیق مهندسی معمولاً از سیستم های تصویری استفاده می شود.

۲. سیستم تصویرشده  UTM

سیستم UTM یا Universal Transverse Mercator یکی از رایج ترین سیستم های مورد استفاده در نقشه برداری است.

مزیت اصلی آن:

• واحد مختصات متر است.
• مناسب محاسبات فاصله و مساحت است.
• برای پروژه های عمرانی و GIS کاربرد زیادی دارد.

UTM  زمین را به ۶۰ ناحیه تقسیم می کند که هر کدام یک Zone نامیده می شوند. انتخاب Zone صحیح اهمیت زیادی دارد، زیرا استفاده از Zone اشتباه باعث جابه جایی مکانی نقاط خواهد شد.

۳. سیستم مختصات محلی (Local Coordinate System)

در برخی پروژه های بزرگ مانند:

• سدسازی
• تونل
• معدن
• نیروگاه

ممکن است یک سیستم مختصات اختصاصی تعریف شود.

مزایا:

• تطابق بهتر با هندسه پروژه
• ساده تر شدن محاسبات داخلی

اما برای استفاده در GIS یا ترکیب با داده های دیگر باید به سیستم های استاندارد تبدیل شود.

ارتفاع در GNSS : تفاوت ارتفاع بیضوی و ارتومتریک

یکی از موضوعات مهم در برداشت GPS، تفاوت بین دو نوع ارتفاع است.

ارتفاع بیضوی (Ellipsoidal Height)

ارتفاعی است که مستقیماً توسط GNSS نسبت به سطح بیضوی مرجع زمین محاسبه می شود.

ارتفاع ارتومتریک (Orthometric Height)

همان ارتفاعی است که معمولاً در پروژه های عمرانی به عنوان ارتفاع از سطح متوسط دریا استفاده می شود.

رابطه:

H=h−N

که:

• H = ارتفاع ارتومتریک
• h = ارتفاع بیضوی
• N = ارتفاع ژئوئید

است. برای تبدیل صحیح ارتفاع، استفاده از مدل های ژئوئید ضروری است.

نرم افزارهای پردازش داده GNSS

پس از برداشت داده ها، اطلاعات خام باید پردازش، کنترل و آماده استفاده شوند. نرم افزارهای مختلفی برای این کار وجود دارند که بسته به نوع گیرنده و پروژه انتخاب می شوند.

۱. Trimble Business Center (TBC)

یکی از شناخته شده ترین نرم افزارهای پردازش داده GNSS است.

قابلیت ها:

• پردازش Static و PPK
• پردازش داده های RTK
• تعدیل شبکه
• تبدیل سیستم مختصات
• تولید گزارش فنی

کاربرد اصلی:

• پروژه های نقشه برداری حرفه ای
• شبکه های کنترل
• پروژه های عمرانی

۲. Leica Infinity

نرم افزار اختصاصی شرکت Leica Geosystems است.

قابلیت ها:

• مدیریت داده های GNSS
• پردازش مشاهدات استاتیک
• ارتباط با تجهیزات Leica
• مدیریت پروژه های نقشه برداری

۳. RTKLIB

یک مجموعه نرم افزاری متن باز برای پردازش داده های GNSS است.

قابلیت ها:

• پردازش فایل های RINEX
• PPK
• پردازش Static
• تحلیل کیفیت داده

مزیت اصلی:

رایگان بودن و پشتیبانی از فرمت های مختلف.

۴. نرم افزارهای GIS

پس از پردازش نهایی، داده های برداشت شده معمولاً وارد نرم افزارهای GIS می شوند.

مانند:

ArcGIS

برای:

• تحلیل مکانی
• تولید نقشه
• مدیریت پایگاه داده مکانی

QGIS

برای:

• نمایش داده ها
• ویرایش لایه ها
• پردازش GIS متن باز

کاربردهای برداشت نقاط با GPS و GNSS

فناوری GNSS امروزه در بسیاری از صنایع به کار می رود.

۱. نقشه برداری عمرانی

یکی از مهم ترین کاربردهای GNSS، پروژه های ساختمانی و عمرانی است.

کاربردها:

• برداشت وضع موجود زمین
• پیاده سازی محور راه
• تعیین محل ستون ها
• کنترل عملیات اجرایی
• تهیه نقشه As-Built

۲. کاداستر و تعیین حدود املاک

در پروژه های ثبتی، تعیین دقیق مرزها اهمیت زیادی دارد. GNSS برای:

• تعیین گوشه های ملک
• برداشت پلاک های ثبتی
• کنترل نقشه های کاداستری

استفاده می شود.

۳. نقشه برداری پهپادی و فتوگرامتری

در پروژه های پهپادی، گیرنده GNSS نقش بسیار مهمی دارد.

کاربردها:

• برداشت نقاط کنترل زمینی (GCP)
• تعیین مختصات دقیق مسیر پرواز
• افزایش دقت مدل سه بعدی

۴. کشاورزی دقیق

در کشاورزی مدرن، GNSS برای مدیریت هوشمند زمین استفاده می شود.

کاربردها:

• هدایت خودکار ماشین آلات
• نقشه برداری مزرعه
• مدیریت آبیاری
• پایش عملکرد محصول

۵. زمین شناسی و پایش تغییر شکل

GNSS در مطالعات زمین شناسی برای اندازه گیری تغییرات بسیار کوچک استفاده می شود.

مانند:

• حرکت گسل ها
• نشست زمین
• تغییر شکل سدها
• جابه جایی سازه ها

۶. معدن

در معادن روباز و زیرزمینی، GNSS برای:

• برداشت محدوده معدن
• کنترل ماشین آلات
• تهیه مدل سه بعدی
• محاسبه حجم عملیات خاکی

کاربرد دارد.

چگونه دقت برداشت GPS را افزایش دهیم؟

رسیدن به دقت بالا فقط به نوع گیرنده وابسته نیست. رعایت اصول صحیح برداشت می تواند تأثیر زیادی بر کیفیت نتایج داشته باشد.

۱. انتخاب زمان مناسب برداشت

قبل از عملیات:

• وضعیت ماهواره ها بررسی شود.
• برداشت در زمان PDOP پایین انجام شود.

۲. استفاده از گیرنده چندفرکانسه

گیرنده های دوفرکانسه و چندفرکانسه:

• اثر یونوسفر را کاهش می دهند.
• زمان رسیدن به Fix را کم می کنند.
• پایداری بیشتری دارند.

۳. انتخاب محل مناسب

از برداشت نزدیک به:

• ساختمان
• دیوار
• خودرو
• سازه فلزی
• آب

اجتناب شود.

۴. اندازه گیری دقیق ارتفاع آنتن

یکی از رایج ترین خطاهای میدانی، ورود اشتباه ارتفاع آنتن است. این خطا می تواند باعث ایجاد یک خطای سیستماتیک در تمام نقاط شود.

۵. ثبت داده خام

حتی در برداشت RTK بهتر است داده خام ذخیره شود.

مزایا:

• امکان پردازش مجدد
• کنترل کیفیت بعدی
• بررسی خطاهای احتمالی

۶. استفاده از نقاط کنترل

برای پروژه های حساس:

• نقطه کنترل اولیه
• نقطه کنترل نهایی

برداشت و بررسی شود.

اشتباهات رایج در برداشت نقاط با   GPS

اشتباه	نتیجه	راهکار
ثبت نقطه در حالت Float	کاهش دقت مختصات	ثبت فقط در حالت Fixed
ارتفاع آنتن اشتباه	خطای ارتفاعی سیستماتیک	اندازه گیری دقیق ارتفاع
انتخاب سیستم مختصات اشتباه	جابه جایی نقاط روی نقشه	بررسی CRS قبل از شروع
برداشت کنار ساختمان	ایجاد خطای Multipath	انتخاب محل باز
نبود نقطه کنترل	تشخیص دیرهنگام خطا	کنترل اولیه و نهایی
ذخیره نکردن داده خام	عدم امکان بازپردازش	نگهداری فایل RINEX

استاندارد دقت موردنیاز در پروژه های مختلف برداشت نقاط با GPS

نوع پروژه تعیین می کند چه سطحی از دقت لازم است.

نوع پروژه	دقت معمول موردنیاز
GIS عمومی	زیرمتری
منابع طبیعی	چند متر تا دسی متر
نقشه برداری عمرانی	۱ تا ۲ سانتی متر
کاداستر	سانتی متر
شبکه ژئودتیک	میلی متر
پایش تغییر شکل	میلی متر

جمع بندی

برداشت نقاط با GPS و GNSS فرآیندی فراتر از قرار دادن یک گیرنده روی زمین و ثبت مختصات است. یک برداشت دقیق حاصل ترکیب چند عامل مهم است:

• شناخت اصول سیستم GNSS
• انتخاب روش مناسب برداشت
• استفاده صحیح از تجهیزات
• مدیریت منابع خطا
• انتخاب سیستم مختصات درست
• کنترل کیفیت داده ها

روش هایی مانند RTK، PPK و Static امکان دستیابی به دقت های بسیار بالا را فراهم کرده اند، اما کیفیت نهایی پروژه همچنان به دانش فنی اپراتور و رعایت استانداردهای میدانی وابسته است.

با توسعه فناوری هایی مانند شبکه های  CORS، گیرنده های چندفرکانسه، هوش مصنوعی و یکپارچه شدن GNSS با GIS، نقش برداشت ماهواره ای در مهندسی، مدیریت زمین و علوم مکانی در سال های آینده بیش از پیش افزایش خواهد یافت.

همچنین در انتهای این مقاله، پیشنهاد میکنیم که اگر تمایل دارید درمورد سامانه های موقعیت یابی و روش های برداشت و پیاده سازی با کمک این سامانه ها بیشتر بدانید به مقاله راهنمای جامع برداشت نقاط با GPS و GNSS: از مبانی علمی تا اجرای حرفه ای نیز مراجعه نمایید.



سوالات متداول
