سیستم های ناوبری ماهواره ای (GNSS) که سیستم آمریکایی GPS شناخته شده ترین آن هاست، طی چند دهه اخیر از یک فناوری نظامی به زیرساختی حیاتی برای نقشه برداری، عمران، کشاورزی دقیق، حمل ونقل، زمین شناسی و صدها کاربرد دیگر تبدیل شده اند.
یکی از پرتکرارترین و در عین حال حساس ترین کاربردهای این فناوری، برداشت نقاط با GPS است: فرآیندی که در آن مختصات دقیق یک مکان یا عارضه روی زمین با استفاده از گیرنده GNSS تعیین و ثبت می شود.
سیستم تعیین موقعیت ماهواره ای (GPS) یکی از پرکاربردترین فناوری های روز دنیاست که نقش مهمی در ناوبری، نقشه برداری، کشاورزی دقیق، عمران و مدیریت منابع طبیعی ایفا می کند. یکی از کاربردی ترین وظایف گیرنده های GPS، برداشت نقاط است؛ فرآیندی که از طریق آن می توان موقعیت مکانی دقیق هر عارضه روی زمین را ثبت و مستند کرد.
این راهنما با نگاهی عمیق تر نسبت به منابع مقدماتی، به معماری سیستم GNSS، منابع خطا و عوامل مؤثر بر دقت، تفاوت های فنی روش های مختلف برداشت، نرم افزارهای پردازش، کاربردهای صنعتی و اشتباهات رایج در عملیات میدانی می پردازد؛ به گونه ای که هم برای افراد تازه کار و هم برای نقشه برداران و مهندسان با تجربه مرجعی کاربردی باشد.
۱. مبانی علمی سیستم های GNSS

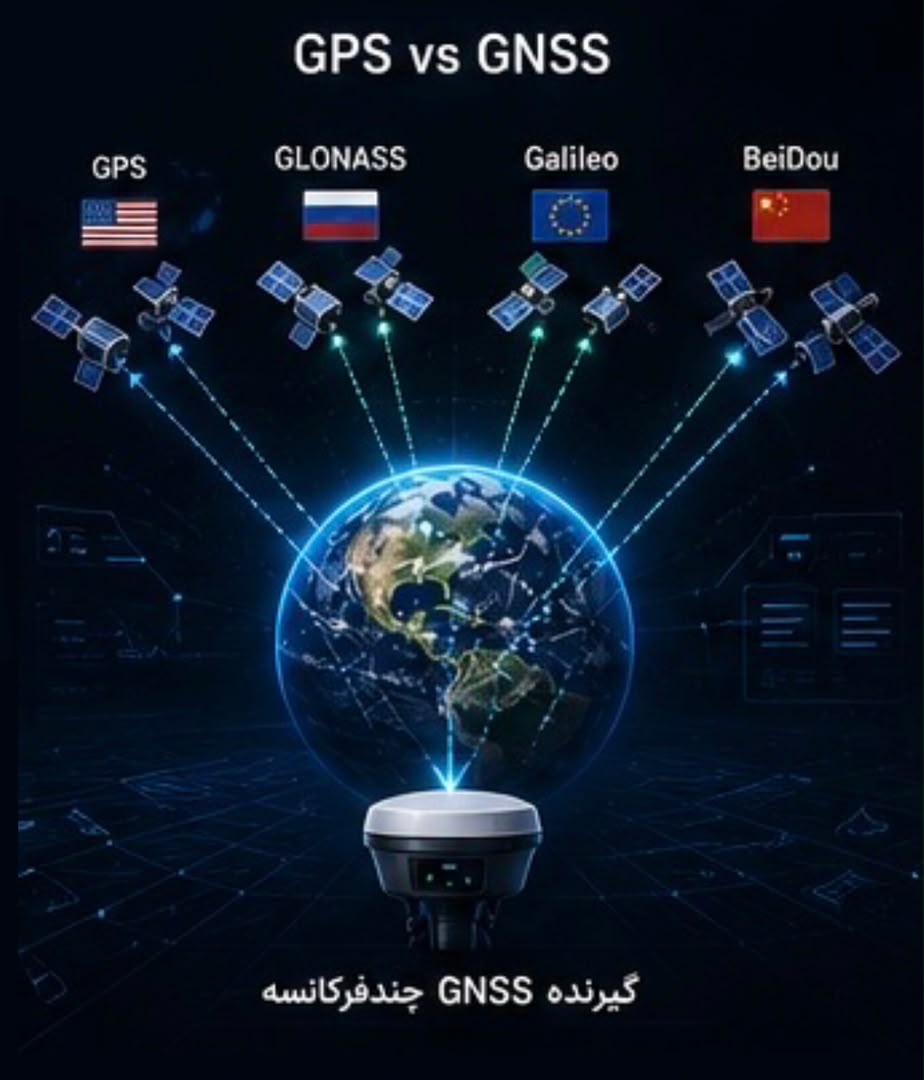

۱.۱. تفاوت GPS و GNSS
در زبان روزمره، «GPS» اغلب به جای هر نوع تعیین موقعیت ماهواره ای به کار می رود، اما از نظر فنی GPS تنها یکی از چهار سامانه ی ماهواره ای جهانی موجود است. GNSS (Global Navigation Satellite System) همچون چتری است که همه این سامانه ها را در بر می گیرد:
گیرنده های مدرن، به ویژه گیرنده های چندفرکانسه و ژئودتیک، معمولاً همزمان از سیگنال چند سامانه استفاده می کنند. این کار باعث افزایش تعداد ماهواره های قابل مشاهده، بهبود هندسه ماهواره ها و در نتیجه دقت و پایداری بالاتر موقعیت یابی، به خصوص در محیط های چالش برانگیز مثل مناطق شهری و کوهستانی می شود.

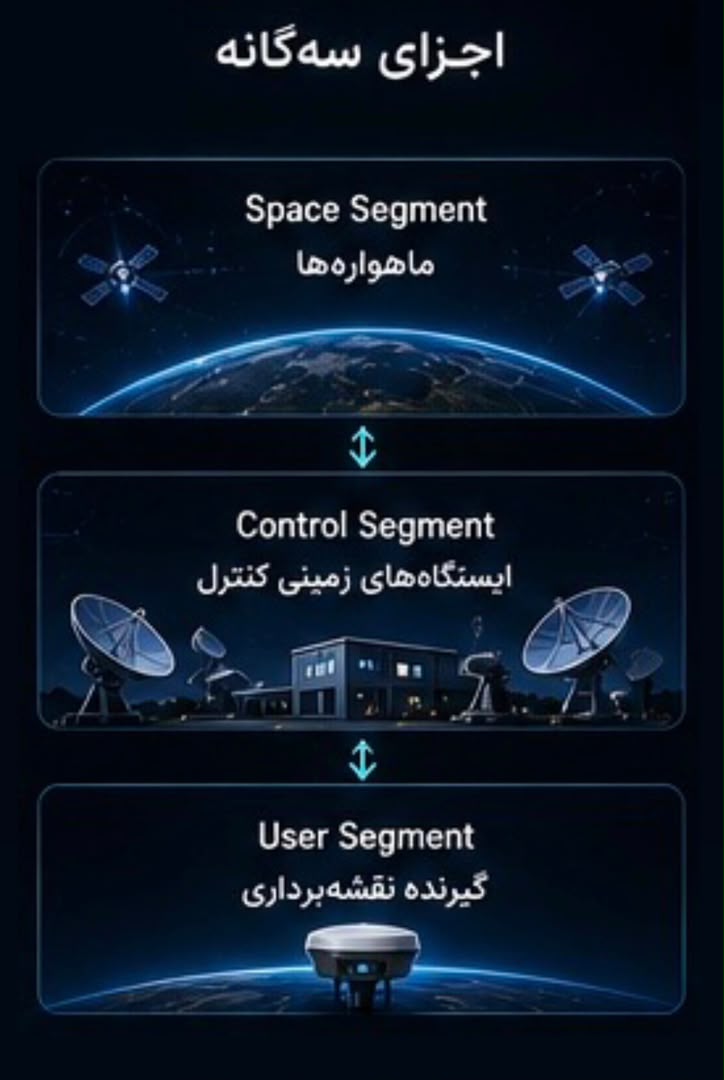

۱.۲. اجزای سه گانه سیستم GNSS
•بخش فضایی (Space Segment): مجموعه ماهواره هایی که در مدارهای مشخص حول زمین می چرخند و سیگنال های زمانی و مداری ارسال می کنند.
•بخش کنترلی (Control Segment): شبکه ایستگاه های زمینی که وضعیت ماهواره ها، مدار و ساعت اتمی آن ها را پایش و تصحیح می کنند.
•بخش کاربری (User Segment): گیرنده های GNSS که سیگنال ماهواره ها را دریافت، پردازش و به مختصات مکانی تبدیل می کنند.
۱.۳. مثلث بندی ماهواره ای در برداشت نقاط با GPS
گیرنده GNSS موقعیت خود را با اندازه گیری فاصله اش تا حداقل چهار ماهواره محاسبه می کند. این فاصله از ضرب سرعت نور در زمان سفر سیگنال از ماهواره تا گیرنده به دست می آید. سه ماهواره برای تعیین مختصات سه بعدی (طول، عرض، ارتفاع) کافی است، اما چون ساعت داخلی گیرنده به دقت ساعت اتمی ماهواره ها نیست، یک ماهواره چهارم برای تصحیح خطای زمان سنجی گیرنده لازم می شود. هرچه تعداد ماهواره های قابل رؤیت و پراکندگی هندسی آن ها در آسمان بهتر باشد، دقت محاسبه موقعیت بالاتر می رود.

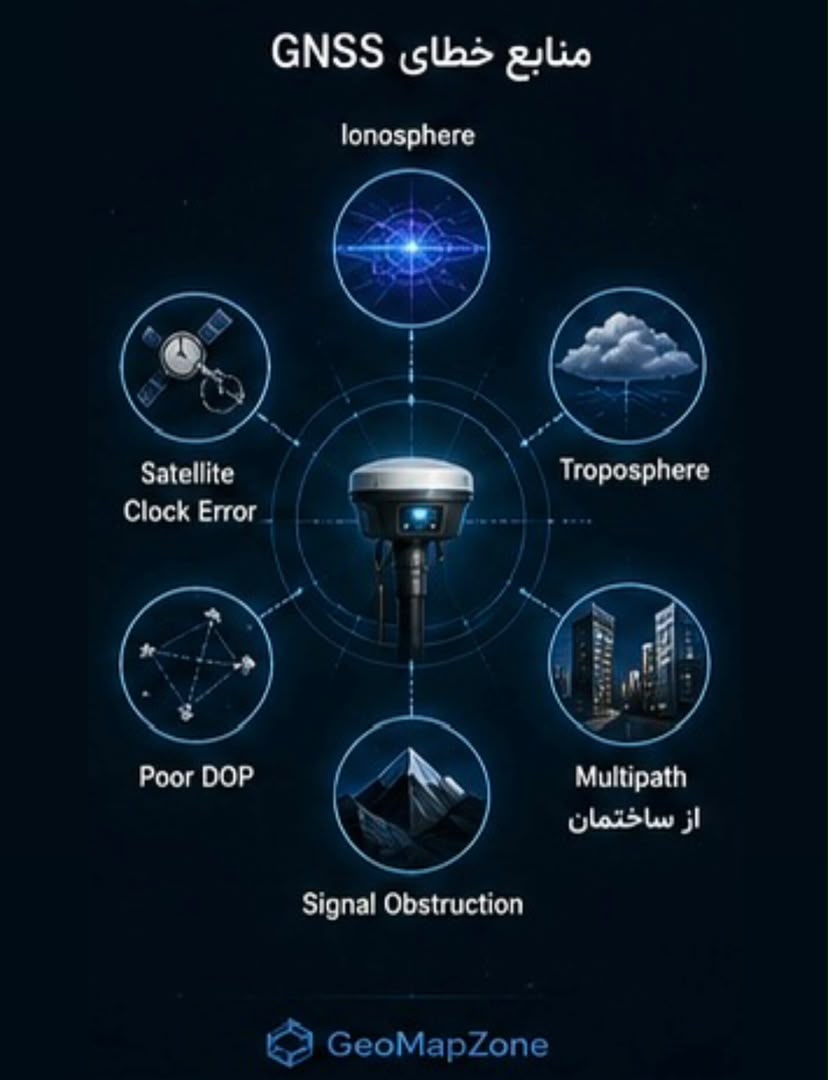

۲. منابع خطا در محاسبه موقعیت با گیرنده GNSS و عوامل مؤثر بر دقت
درک منابع خطا، پیش نیاز هر برداشت حرفه ای است؛ چون بسیاری از این خطاها را می توان با انتخاب روش برداشت، زمان بندی مناسب یا تجهیزات درست، به طور چشمگیری کاهش داد.
| راه کاهش | توضیح | منبع خطا |
|---|---|---|
|
استفاده از داده های افمریس دقیق (Precise Ephemeris) در پس پردازش |
عدم تطابق دقیق ساعت اتمی ماهواره و پارامترهای مداری با مقادیر واقعی |
خطای ساعت ماهواره و مدار |
|
گیرنده دوفرکانسه یا چندفرکانسه، مدل های تصحیح یونسفری |
بار الکتریکی یونسفر سرعت عبور سیگنال را تغییر می دهد |
تأخیر یونسفری |
|
مدل های تروپسفری در نرم افزار پردازش |
بخار آب و فشار جوی در لایه های پایینی جو، سیگنال را کند می کند |
تأخیر تروپسفری |
|
انتخاب محل برداشت دور از سطوح بازتابنده، آنتن choke-ring |
برخورد سیگنال با سطوح صاف (ساختمان، آب، فلز) پیش از رسیدن به گیرنده |
خطای چندمسیری (Multipath) |
|
برداشت در زمانی با PDOP پایین (زیر ۴ ترجیحاً) |
تجمع ماهواره ها در بخشی از آسمان، دقت موقعیت را کاهش می دهد |
هندسه ضعیف ماهواره ها (DOP) |
|
انتخاب محل با دید باز به آسمان، برداشت PPK/RTK با شرایط باز |
ساختمان، درخت یا دیواره های تونل، سیگنال را قطع یا ضعیف می کنند |
انسداد سیگنال |

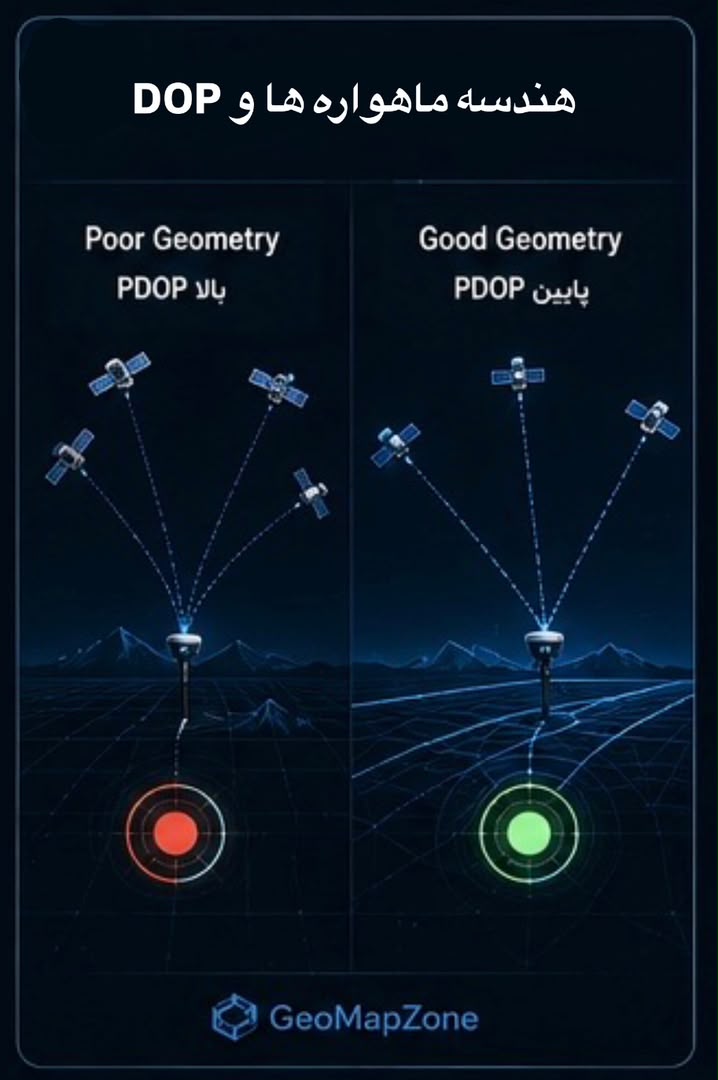

۲.۱. شاخص DOP و اهمیت آن
DOP (Dilution of Precision) عددی است که کیفیت پراکندگی هندسی ماهواره های قابل رؤیت را نشان می دهد. هرچه ماهواره ها در آسمان پراکنده تر باشند (به جای تجمع در یک ناحیه)، مقدار DOP کمتر و دقت موقعیت بالاتر است.
رایج ترین نوع آن، PDOP (شاخص دقت موقعیت سه بعدی) است؛ مقادیر زیر ۴ عالی، بین ۴ تا ۶ قابل قبول و بالای ۱۰ ضعیف تلقی می شوند. بسیاری از گیرنده های حرفه ای، مقدار DOP لحظه ای را روی صفحه نمایش می دهند تا اپراتور بتواند زمان برداشت را بهینه انتخاب کند. بسیاری از گیرنده های نقشه برداری حرفه ای، مقدار DOP لحظه ای را روی صفحه نمایش می دهند تا اپراتور بتواند زمان برداشت را بهینه انتخاب کند.
۳. سامانه های تقویت و تصحیح موقعیت
برای رسیدن از دقت چند متری خام GPS به دقت سانتی متری یا میلی متری موردنیاز پروژه های مهندسی در برداشت با گیرنده نقشه برداری، از سامانه های تصحیح استفاده می شود:
۳.۱. SBAS
سامانه های تقویت ماهواره ای مبتنی بر فضا (مانند WAAS در آمریکا یا EGNOS در اروپا) تصحیحات گسترده ای را از طریق ماهواره های GeoStationary پخش می کنند و دقت را به حدود یک تا دو متر می رسانند؛ مناسب برای ناوبری عمومی، نه پروژه های مهندسی دقیق.
۳.۲. DGPS
در این روش، یک گیرنده GNSS مرجع ثابت با مختصات شناخته شده، خطای لحظه ای سیگنال را محاسبه و برای گیرنده های متحرک اطراف ارسال می کند. دقت معمول این روش در حد یک تا سه متر است.
۳.۳. شبکه های CORS و RTK
ایستگاه های مرجع دائمی (CORS) به صورت شبکه ای در سطح کشور مستقر می شوند و تصحیحات لحظه ای باکیفیت را از طریق اینترنت (NTRIP) در اختیار گیرنده های RTK قرار می دهند. در ایران، سامانه هایی مانند شمیم، شمیم پلاس و سحاب این نقش را ایفا می کنند. استفاده از این شبکه ها، دیگر نیازی به برپایی گیرنده Base اختصاصی در محل پروژه باقی نمی گذارد.
۳.۴. PPP (Precise Point Positioning)
روشی که بدون نیاز به ایستگاه مرجع محلی، با استفاده از داده های افمریس دقیق و مدل های تصحیح جهانی، دقت سانتی متر تا دسی متر را فراهم می کند؛ گزینه ای مناسب برای مناطق دورافتاده که فاقد پوشش شبکه CORS هستند، هرچند زمان همگرایی آن (رسیدن به دقت نهایی) می تواند از چند دقیقه تا نیم ساعت طول بکشد.
۴. انواع گیرنده های GNSS به تفکیک کاربرد
| ویژگی ها | کاربرد اصلی | دقت معمول | نوع گیرنده |
|---|---|---|---|
|
سبک، ارزان، باتری داخلی |
ناوبری، گردشگری، ورزش |
۲ تا ۵ متر |
دستی (Handheld) |
|
امکان اتصال به SBAS/DGPS |
GIS، جنگل داری، شهرسازی |
چند دسی متر تا چند سانتی متر |
نقشه برداری (Mapping-grade) |
|
دوفرکانسه یا چندفرکانسه، اتصال NTRIP |
پیاده سازی، کاداستر، عمران |
۱ تا ۲ سانتی متر |
ژئودتیک RTK |
|
آنتن دقیق، پردازش پس از برداشت |
شبکه های ژئودتیک، پایش تغییر شکل |
میلی متری |
ژئودتیک استاتیک/CORS |
علاوه بر دسته بندی بالا، گیرنده های GNSS بر اساس تعداد فرکانس دریافتی نیز رده بندی می شوند. گیرنده های تک فرکانسه تنها یک باند سیگنال (معمولاً L1) را می گیرند و در برابر خطای یونسفری آسیب پذیرترند. گیرنده های دوفرکانسه و چندفرکانسه با دریافت هم زمان چند باند (مانند L1، L2، L5)، امکان مدل سازی و حذف بخش بزرگی از خطای یونسفری را فراهم می کنند و برای کارهای دقیق مهندسی تقریباً استاندارد شده اند.

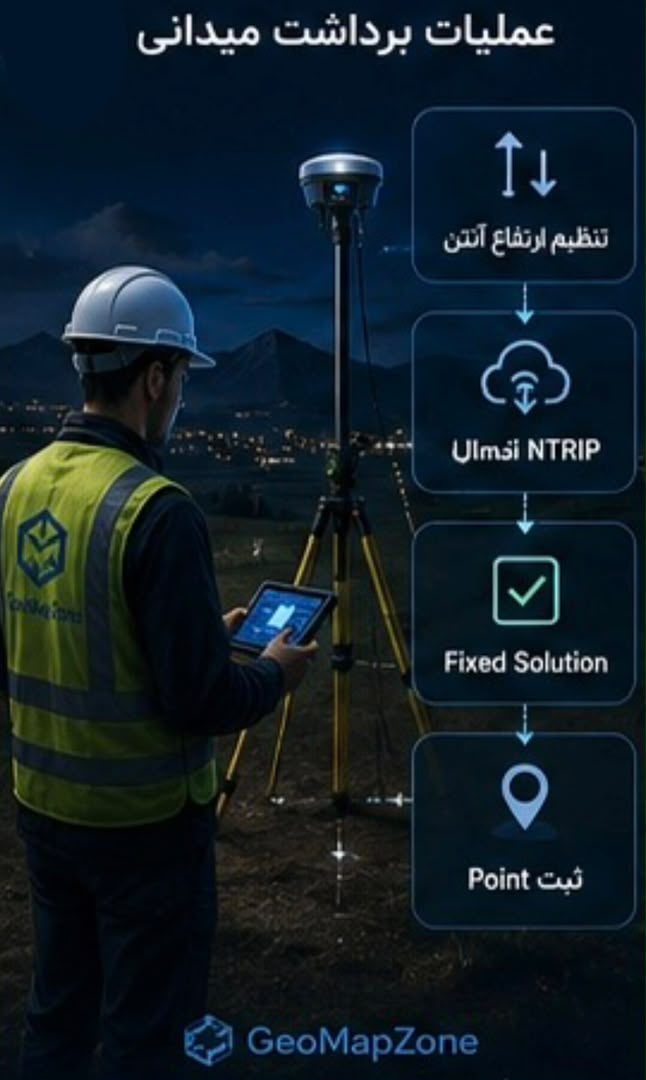

۵. مراحل اجرای عملیات برداشت نقاط
۵.۱. برنامه ریزی پیش از عملیات
پیش از رفتن به محل، بررسی پنجره زمانی مناسب بر اساس پیش بینی هندسه ماهواره ها (planning software)، بررسی پوشش شبکه CORS منطقه، و آماده سازی نقشه راه دسترسی به نقاط، از عملیات میدانی مؤثرتر و کم خطاتر می سازد.
۵.۲. آماده سازی تجهیزات
1. سیستم مختصات پروژه (مثلاً UTM یا محلی)، واحد اندازه گیری و فرمت خروجی داده در گیرنده GPS تنظیم شود.
2. در روش RTK، اتصال به سرویس تصحیح (شمیم، شمیم پلاس، سحاب یا Base اختصاصی) و صحت دریافت تصحیحات NTRIP بررسی شود.
3. باتری گیرنده GNSS و کنترلر کاملاً شارژ و باتری یدک همراه برداشته شود.
4. آنتن به درستی نصب و در گیرنده های ژئودتیک، تراز (level) آن بررسی شود.
5. کارت حافظه و فضای ذخیره سازی گیرنده بررسی و در صورت نیاز خالی شود.
۵.۳. استقرار در محل و تثبیت موقعیت گیرنده
باید در محلی با دید باز به آسمان (بدون انسداد بیش از ۱۵ درجه از افق در جهات مختلف) و دور از سطوح بازتابنده مستقر شود. پس از استقرار روی ژالن یا سه پایه، باید تا رسیدن به وضعیت Fixed (در RTK) یا تثبیت کامل موقعیت صبر کرد. اپراتور باید مقدار دقت افقی و عمودی نمایش داده شده (HRMS/VRMS) و وضعیت جواب (Fixed/Float/Single) را پیش از ثبت هر نقطه بررسی کند؛ ثبت نقطه و برداشت نقاط با GPS در حالت Float یا Single برای کارهای دقیق مهندسی قابل قبول نیست.
۵.۴. ثبت نقاط و متادیتا
علاوه بر مختصات، ثبت اطلاعات تکمیلی مثل کد عارضه (Feature Code)، ارتفاع آنتن، زمان ثبت و توضیحات میدانی اهمیت زیادی در پردازش نهایی و تبدیل داده خام به نقشه یا مدل GIS دارد. توصیه می شود برای نقاط حساس (مانند نقاط کنترل یا مبنا)، به جای یک قرائت لحظه ای، از میانگین گیری چند اپوک (epoch) استفاده شود تا اثر نویز لحظه ای کاهش یابد.
۵.۵. کنترل کیفیت میدانی
بازبینی حداقل یک یا دو نقطه شناخته شده (نقطه کنترل) در طول عملیات، امکان تشخیص زودهنگام خطاهای سیستماتیک (مثل تنظیم نادرست ارتفاع آنتن یا سیستم مختصات اشتباه) را فراهم می کند و از تکرار پرهزینه عملیات میدانی جلوگیری می کند.
۵.۶. ذخیره، پشتیبان گیری و انتقال داده
در پایان هر روز کاری، داده ها باید از گیرنده به حداقل دو مقصد (رایانه و فضای ابری یا هارد جداگانه) منتقل شوند. در پروژه های حساس، نگهداری فایل خام (RINEX یا فرمت اختصاصی سازنده) علاوه بر فایل پردازش شده، امکان بازپردازش در صورت بروز خطا را حفظ می کند.
۶. مقایسه فنی روش های برداشت
| کاربرد اصلی | نیاز به ارتباط لحظه ای | زمان لازم | دقت | روش |
|---|---|---|---|---|
|
شبکه ژئودتیک، پایش تغییر شکل |
خیر |
تا ساعت ها |
میلی متری |
استاتیک |
|
برداشت مسیر، عوارض خطی |
بله (Base–Rover) |
لحظه ای/پیوسته |
چند سانتی متر |
کینماتیک رادیویی |
|
پیاده سازی، کاداستر، عمران |
بله (رادیو یا اینترنت) |
چند ثانیه در هر نقطه |
۱ تا ۲ سانتی متر |
RTK |
|
پروژه های هوایی و پهپادی |
خیر |
پردازش پس از پرواز/برداشت |
۱ تا ۲ سانتی متر |
PPK |
|
مناطق فاقد شبکه CORS |
خیر |
چند دقیقه همگرایی |
سانتی متر تا دسی متر |
PPP |
انتخاب روش مناسب معمولاً محصول سه پرسش است: چه سطح دقتی موردنیاز پروژه است؟ آیا در محل پوشش شبکه تصحیح (رادیویی یا اینترنتی) وجود دارد؟ و بودجه و زمان در دسترس چقدر اجازه پردازش پیچیده می دهد؟ برای اغلب پروژه های عمرانی و کاداستری داخل شهر، RTK به دلیل توازن دقت، سرعت و هزینه، گزینه غالب است؛ در حالی که برای برداشت های هوایی با پهپاد، PPK به مراتب رایج تر است چون در پرواز امکان حفظ ارتباط پایدار رادیویی وجود ندارد.
۷. نرم افزارهای پردازش داده GNSS
• نرم افزارهای اختصاصی سازندگان گیرنده (مانند Trimble Business Center، Leica Infinity، ComNav Geomatics Office) برای پردازش، تبدیل سیستم مختصات و تولید گزارش نهایی.
• نرم افزارهای متن باز مانند RTKLIB برای پردازش پس پردازش (PPK) با فایل های خام RINEX.
• سرویس های آنلاین PPP نظیر خدمات ارائه شده توسط برخی سازمان های ژئودتیک ملی برای پردازش داده استاتیک بدون نیاز به Base محلی، مثل سامانه شمیم یا شمیم پلاس
• نرم افزارهای GIS مانند QGIS و ArcGIS برای یکپارچه سازی نهایی نقاط برداشت شده در نقشه یا پایگاه داده مکانی پروژه.
برای بررسی بیشتر و بهتر و دسترسی به نرم افزارهای مورد استفاده در نقشه برداری و تعیین موقعیت به وسیله گیرنده های GNSS پیشنهاد میکنیم حتما به صفحه نرم افزارها در سایت GeoMapZone مراجعه کنید.
۸. کاربردهای صنعتی برداشت نقاط با GPS
• نقشه برداری کاداستری و تثبیت حدود ملکی.
• پیاده سازی نقشه های اجرایی در پروژه های ساختمانی، راه سازی و خطوط انتقال.
• کشاورزی دقیق: نقشه برداری از مزارع، هدایت خودکار ماشین آلات و مدیریت متغیر نهاده ها.
• مطالعات زمین شناسی و پایش جابه جایی گسل ها یا نشست زمین.
• فتوگرامتری و نقشه برداری هوایی با پهپاد (نیازمند نقاط کنترل زمینی برداشت شده با GNSS).
• مدیریت بحران و مستندسازی مکانی حوادث.
۹. اشتباهات رایج در عملیات میدانی و راه های پیشگیری
| راه پیشگیری | پیامد | اشتباه رایج |
|---|---|---|
|
اندازه گیری و ثبت دقیق ارتفاع آنتن پیش از هر برداشت |
خطای سیستماتیک در مختصات ارتفاعی همه نقاط |
وارد نکردن یا اشتباه واردکردن ارتفاع آنتن |
|
بررسی وضعیت جواب گیرنده نقشه برداری پیش از ذخیره هر نقطه |
کاهش شدید دقت افقی و عمودی |
ثبت نقطه در وضعیت Float به جای Fixed |
|
انتخاب محل با فاصله از دیوار، خودرو و سطوح فلزی |
خطای چندمسیری و پرش مختصات |
برداشت نزدیک سطوح بازتابنده |
|
تنظیم و بررسی سیستم مختصات پیش از شروع کار |
عدم تطابق داده با نقشه های موجود پروژه |
نادیده گرفتن سیستم مختصات پروژه |
|
برداشت حداقل یک نقطه شناخته شده در ابتدا و انتهای کار |
کشف دیرهنگام خطای سیستماتیک، پس از پایان عملیات |
نبود نقطه کنترل برای راستی آزمایی |
۱۰. استانداردهای دقت برداشت نقاط با GPS بر اساس نوع پروژه
سطح دقت موردنیاز، پارامتر اصلی در انتخاب گیرنده نقشه برداری و روش برداشت است و معمولاً بر اساس نوع پروژه متفاوت است:
• نقشه برداری عمومی و GIS: دقت زیرمتری معمولاً کافی است.
• پیاده سازی و کنترل پروژه های عمرانی: دقت ۱ تا ۲ سانتی متر افقی و عمودی موردنیاز است.
• شبکه های ژئودتیک و پایش تغییر شکل سازه یا زمین: دقت میلی متری الزامی است.
• کاداستر و تثبیت حدود ملکی: بسته به مقررات ملی، معمولاً دقت سانتی متری موردنیاز است.
جمع بندی
برداشت دقیق نقاط با گیرنده GPS، صرفاً فشردن یک دکمه روی گیرنده نیست؛ بلکه ترکیبی از شناخت درست معماری سیستم ماهواره ای، آگاهی از منابع خطا، انتخاب روش و تجهیزات متناسب با سطح دقت موردنیاز پروژه، و رعایت دقیق پروتکل های میدانی است. سرمایه گذاری روی برنامه ریزی پیش از عملیات و کنترل کیفیت میدانی، در بلندمدت هزینه های ناشی از خطای انسانی و برداشت مجدد را به طور چشمگیری کاهش می دهد.
سوالات متداول
معمولاً دلیل اصلی، شرایط محیطی نامناسب (انسداد سیگنال، چندمسیری)، هندسه ضعیف ماهواره ها (DOP بالا) یا ثبت نقطه در وضعیت Float به جای Fixed است، نه لزوماً کیفیت گیرنده.
در مناطقی که به شبکه CORS یا Base محلی دسترسی نیست، PPP گزینه مناسبی است؛ اما زمان همگرایی طولانی تر آن، معمولاً باعث می شود در پروژه هایی که پوشش شبکه تصحیح وجود دارد، RTK ترجیح داده شود.
برای اغلب پروژه های مهندسی دقیق، گیرنده دوفرکانسه حداقل موردنیاز است؛ گیرنده های چندفرکانسه دقت و پایداری بیشتری، به خصوص در محیط های چالش برانگیز شهری، ارائه می دهند.
