مراحل اجرای یک پروژه نقشه ‌برداری با پهپاد

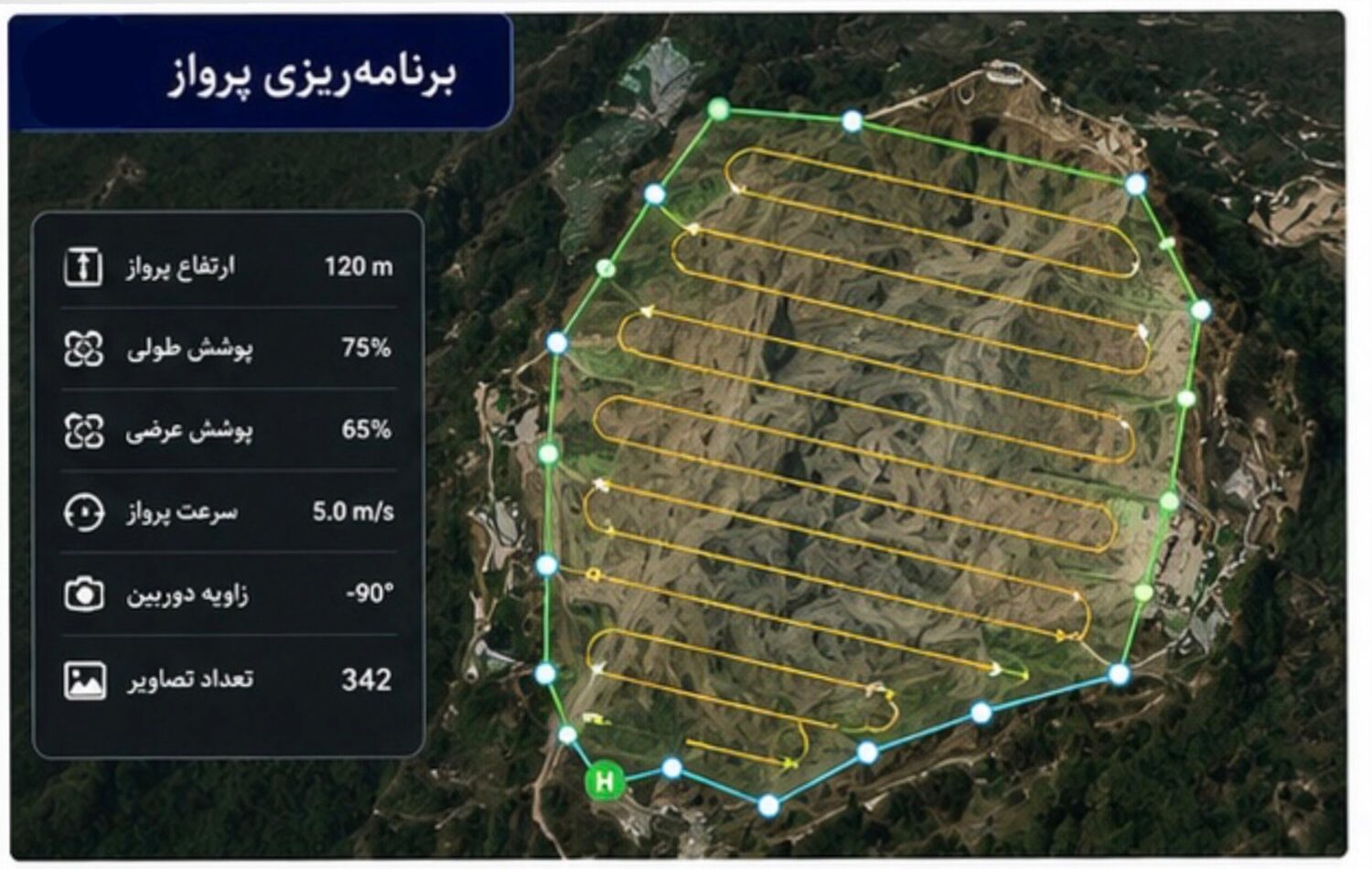

برنامه ‌ریزی دقیق پرواز، مهم ‌ترین عاملی است که موفقیت یا شکست یک پروژه نقشه ‌برداری هوایی را تعیین می ‌کند. در این مرحله، با استفاده از نرم ‌افزارهای تخصصی برنامه ‌ریزی پرواز، پارامترهای زیر تعیین می ‌شوند:

تعیین محدوده پروژه

نخستین گام، ترسیم مرزهای منطقه مورد نظر روی نقشه پایه (معمولاً نقشه گوگل ارث یا نقشه ‌های توپوگرافی موجود) است. نرم‌ افزارهای برنامه ‌ریزی پرواز معمولاً دو روش برای تعیین محدوده ارائه می ‌دهند:
   . روش دستی (Manual Polygon):
      کاربر با کلیک بر روی نقشه، چندضلعی مورد نظر را ترسیم می‌ کند. این روش برای مناطق با شکل نامنظم مناسب است.
   . روش بر اساس مرز عوارض (Boundary Import):
      کاربر فایل مرز منطقه (فرمت ‌های KML، SHP یا GeoJSON) را به نرم ‌افزار وارد می ‌کند. این روش برای پروژه‌ های بزرگ و مناطقی که مرز دقیق از پیش تعیین شده دارند، مناسب‌ تر است.

نکته کاربردی:
برای پروژه‌ های بزرگ (محدوده هایی با بیش از ۵۰۰ هکتار)، توصیه می ‌شود محدوده پروژه را به چند زیر منطقه کوچک ‌تر تقسیم کرده و هر زیرمنطقه را به صورت جداگانه برنامه ‌ریزی کنید. این کار باعث کاهش خطر ناشی از قطعی ناگهانی پرواز (مثلاً به دلیل شرایط جوی یا تخلیه باتری پهپاد نقشه برداری) و سهولت در پردازش داده ‌ها می‌ شود.

تعیین ارتفاع پرواز

ارتفاع پرواز، تأثیر مستقیمی بر GSD (Ground Sampling Distance)  یا همان اندازه هر پیکسل تصویر بر روی زمین دارد. برای انتخاب یک ارتفاع پرواز مناسب، موارد زیر را در نظر داشته باشید:
    · هرچه ارتفاع پرواز کمتر باشد، جزئیات بیشتری ثبت می ‌شود، اما:
       o تعداد تصاویر و در نتیجه زمان پرواز و حجم داده‌ ها افزایش می ‌یابد.
       o خطر برخورد با موانع (درختان، دکل ‌ها، ساختمان‌ ها) بیشتر می‌ شود.
       o پوشش دهی هر تصویر کاهش می ‌یابد و مسافت طی شده برای پوشش کل منطقه افزایش می ‌یابد.
   · جهت رعایت نکات ایمنی، رتفاع پرواز باید حداقل ۳۰ متر بالاتر از بلند ترین عارضه در منطقه باشد.

تعیین همپوشانی (Overlap)

همپوشانی تصاویر، میزان اشتراک بین تصاویر مجاور را مشخص می ‌کند و یکی از مهم‌ ترین پارامترها در کیفیت مدل سه ‌بعدی نهایی است. دو نوع همپوشانی وجود دارد:
   · همپوشانی طولی (Front Overlap): همپوشانی بین تصاویر متوالی در یک مسیر (مسیر پرواز).
   · همپوشانی عرضی (Side Overlap): همپوشانی بین تصاویر مسیر های مجاور.

یک نکته مهم:
برای اکثر پروژه‌ های عمرانی و توپوگرافی، همپوشانی طولی ۷۵٪ و همپوشانی عرضی ۶۵٪ کافی است. به یاد داشته باشید که افزایش همپوشانی بیش از این مقادیر، افزایش قابل توجهی در کیفیت ایجاد نمی‌ کند اما زمان و هزینه را به طور چشمگیری افزایش می ‌دهد.

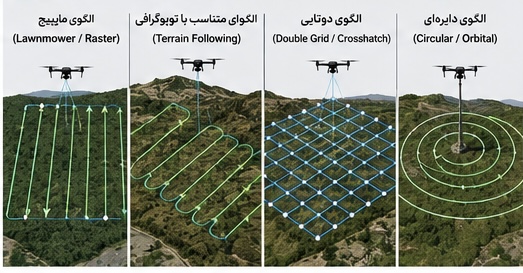

 انتخاب الگوی پرواز با پهپاد نقشه برداری

الگوی پرواز، نحوه حرکت پهپاد در محدوده مشخص شده را تعیین می ‌کند. انتخاب الگوی مناسب بر اساس توپوگرافی منطقه و نوع کاربری نقشه تولیدی نهایی انجام می ‌شود.

الگوی مارپیچ  (Lawnmower / Raster)
در این الگو، پهپاد به صورت رفت و برگشتی (خطوط موازی) محدوده را پوشش می ‌دهد. این الگو ساده ‌ترین و رایج ‌ترین روش است و برای مناطق مسطح یا با شیب ملایم مناسب است.
   · مزایا: سادگی اجرا، پوشش کامل منطقه، مناسب برای اکثر پروژه‌ ها.
   · معایب: در مناطق تپه ‌ای و کوهستانی، تغییرات ارتفاع در تصاویر باعث کاهش دقت می‌ شود.

الگوی متناسب با توپوگرافی  (Terrain Following)
در این الگو، ارتفاع پرواز نسبت به سطح زمین (نه نسبت به نقطه برخاست) ثابت نگه داشته می‌ شود. پهپاد نقشه برداری با استفاده از داده‌ های توپوگرافی موجود (یا داده‌ های لحظه‌ ای سنسور های ارتفاع)، ارتفاع خود را متناسب با شیب زمین تغییر می ‌دهد.
   · مزایا: GSD یکسان در کل منطقه، دقت بالاتر در مناطق کوهستانی و تپه‌ ای.
   · معایب: نیاز به داده توپوگرافی دقیق از منطقه، پیچیدگی بیشتر در برنامه ‌ریزی.

الگوی دوتایی  (Double Grid / Crosshatch)
در این الگو، علاوه بر مسیر های اصلی (موازی)، مسیرهای عمود بر آنها نیز پرواز می ‌شود. این روش برای مناطقی با عوارض مرتفع (مانند ساختمان‌ های بلند شهری یا برج‌ ها) و مدلسازی سه ‌بعدی دقیق مناسب است.
   · مزایا: ثبت بهتر سطوح عمودی و شیب ‌دار، مدلسازی سه‌ بعدی با کیفیت بالاتر.
   · معایب: زمان پرواز و تعداد تصاویر حدود دو برابر روش معمولی.

الگوی دایره ‌ای  (Circular / Orbital):در این الگو، پهپاد نقشه برداری به صورت دایره‌ وار دور یک عارضه خاص (مانند یک ساختمان تاریخی یا یک دکل مخابراتی) پرواز می ‌کند و از تمام زوایا تصویربرداری می‌ کند. این روش برای مدلسازی سه‌ بعدی دقیق عوارض نقطه ‌ای استفاده می‌ شود و معمولاً مکمل الگوی مارپیچ است.

پارامتر های تکمیلی برنامه‌ ریزی

زاویه دوربین (Camera Tilt):
 به طور پیش ‌فرض، دوربین به صورت عمودی (Nadir) به سمت زمین تنظیم می ‌شود. برای مدلسازی بهتر سطوح عمودی (مانند نماهای ساختمان‌ ها یا دیواره‌ های معدن)، می ‌توان دوربین را با زاویه ۱۵ تا ۳۰ درجه نسبت به عمود تنظیم کرد.
سرعت پرواز (Flight Speed):
سرعت پرواز بر اساس GSD مورد نیاز، سرعت شاتر دوربین و شرایط نوری تعیین می ‌شود.
حالت شاتر (Shutter Mode):
   شاتر مکانیکی (Mechanical Shutter):
    برای تصاویر با کیفیت بالاتر و جلوگیری از اعوجاج (Rolling Shutter Effect).
   شاتر الکترونیکی (Electronic Shutter):
    برای پرواز های با سرعت بالا و شرایط نوری کم (اما با ریسک اعوجاج بیشتر).

عملیات میدانی و برداشت داده

تا اینجا یافتیم که برنامه ریزی پرواز به چه صورتی انجام می شود و حالا نوبت فراگیری اصول عملیات های موردنیاز در منطقه و در واقع عملیات میدانی است.
این مرحله اصولا شامل 4 قدم اصلی است:

اخذ مجوزهای لازم

پیش از هر اقدامی (سعی کنید این کار را قبل از برنامه ریزی های زمانی انجام دهید چرا که در این صورت به علت زمان بر بودن اخذ مجوز های لازم، عملیات پرواز با پهپاد نقشه برداری شما عقب نمی افتد)، باید مجوزهای قانونی پرواز اخذ شوند:
   · سازمان هواپیمایی کشوری (CAO): برای پرواز در حریم شهر ها، نزدیک فرودگاه ‌ها و مناطق نظامی، کسب مجوز از این سازمان الزامی است.
   · سازمان نقشه‌ برداری کشور (NCC): برای پروژه ‌های نقشه ‌برداری که خروجی آنها در سامانه ‌های ملی استفاده می‌ شود.
   · سایر نهادهای محلی (مانند شهرداری، نیروی انتظامی، اداره کل میراث فرهنگی): وابسته به موقعیت منطقه و ماهیت پروژه ممکن است لازم باشد از این ارگان ها نیز مجوز دریافت کنید.

 بررسی شرایط جوی و نوری

از آنجا که شرایط جوی مناسب، روی کیفیت تصاویر و ایمنی پرواز تأثیر مستقیم دارد. حتما قبل از شروع عملیات پرواز موارد زیر را بررسی کنید:
   · سرعت باد: برای پهپاد های نقشه برداری مولتی‌ روتور، حداکثر سرعت باد مجاز ۸-۱۰ متر بر ثانیه (۲۵-۳۵ کیلومتر بر ساعت) است. برای پهپاد های فیکس ‌وینگ، این مقدار می تواند بالاتر (تا ۱۵ متر بر ثانیه) باشد.
   · بارش: در شرایط بارانی، برفی یا مه‌ آلود، هرگز پرواز نکنید.
   · دمای محیط:‌ پهپاد ها معمولاً در دمای ۰ تا ۴۰ درجه سانتی ‌گراد عملکرد مطلوب دارند. این مورد را می توانید در دفترچه دیتاشیت پهپاد بررسی کنید.
   · پوشش ابر و زاویه خورشید: بهترین شرایط نوری، آسمان صاف تا نیمه‌ ابر (با ابر های پراکنده) در ساعات ۱۰ صبح تا ۲ بعد از ظهر است. در این ساعات، سایه ‌ها کوتاه ‌تر بوده و کنتراست تصاویر بهینه است
قانون طلایی: همیشه به یاد داشته باشید که اگر دید افقی کمتر از ۳ کیلومتر است، یا اگر سقف ابرها کمتر از ۱۰۰ متر بالای ارتفاع پرواز است، پرواز نکنید.

نصب و برداشت نقاط کنترل زمینی (GCP)

نقاط کنترل زمینی (Ground Control Points) نقاطی هستند که مختصات دقیق آنها با استفاده از GPS و به روش RTK برداشت می ‌شود و در فرآیند پردازش برای کنترل دقت و کاهش خطاهای سیستماتیک استفاده می ‌شوند.
   . اصول استقرار GCP با حداقل تعداد:
   ۵ نقطه برای پروژه‌ های کوچک (زیر ۵۰ هکتار)
   ۱۰-۱۵ نقطه برای پروژه‌ های متوسط (۵۰-۵۰۰ هکتار)
   ۲۰+ نقطه برای پروژه‌ های بزرگ (بیش از ۵۰۰ هکتار).
   · توزیع فضایی: نقاط باید به طور یکنواخت در کل محدوده و به ویژه در چهار گوشه و مرکز منطقه توزیع شوند.
   · نقاط حساس: در مناطقی با تغییرات شدید ارتفاع، نزدیک عوارض مرتفع، و مناطقی که دقت بالاتری مورد نیاز است، نقاط بیشتری مدنظر داشته باشید.
   · نوع نشانگرها (Targets): استفاده از نشانگر های متقاطع با رنگ‌ های متضاد (معمولاً مشکی و سفید) به ابعاد حداقل ۵۰ سانتی ‌متر (برای پرواز در ارتفاع ۱۰۰ متری). نشانگر ها باید مسطح و محکم روی زمین نصب شوند.

طبق مطالعات اخیر، استفاده از پهپادهای مجهز به سیستم‌ های RTK/PPK، نیاز به GCP را به شدت کاهش داده است. با یک پهپاد RTK/PPK کالیبره شده، ممکن است به ۱ تا ۲ نقطه کنترل (صرفاً برای کنترل دقت) نیاز داشته باشید.
با این حال، برای پروژه ‌هایی که بالاترین دقت ممکن (زیر ۳ سانتی‌ متر) مورد نیاز است، همچنان استقرار GCP توصیه می ‌شود.

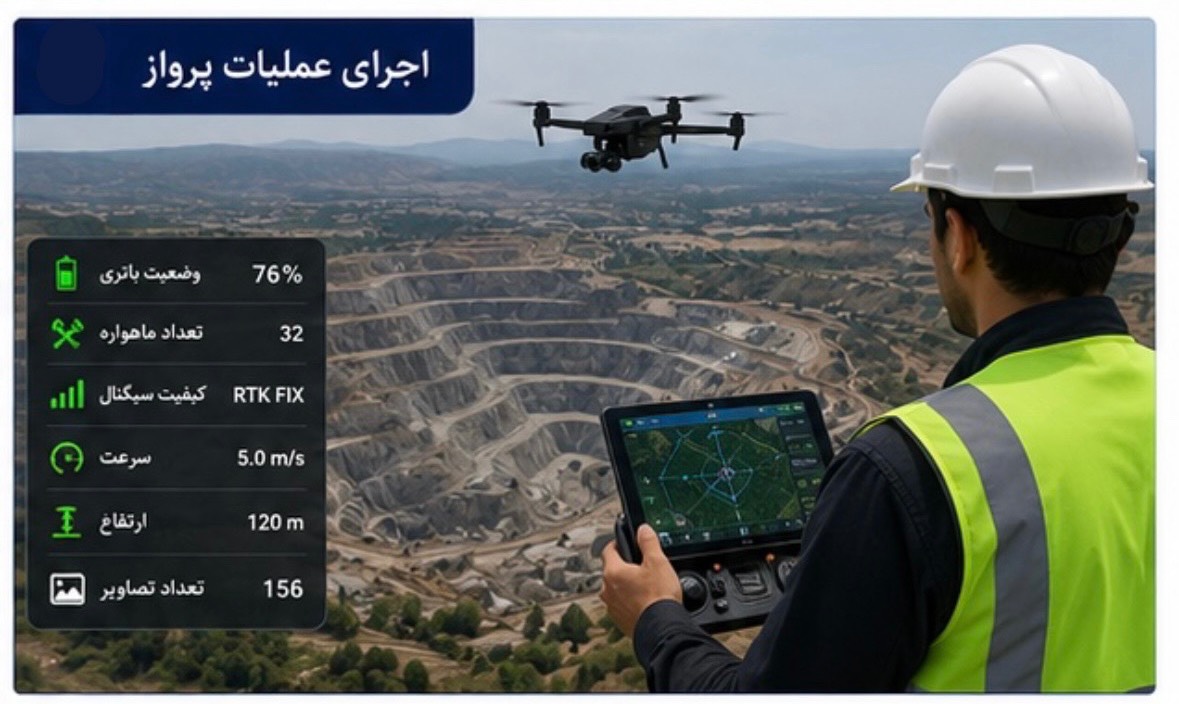

اجرای پرواز

پس از اتمام مراحل قبل، نوبت به اجرای پرواز می‌ رسد. این مرحله شامل رعایت نکات ایمنی و نظارت بر عملکرد پهپاد است:
· چک لیست پیش از پرواز (Pre-flight Checklist):
   o سلامت باتری ‌ها (شارژ کافی و عدم تورم)
   o سالم بودن ملخ‌ ها و عدم وجود ترک روی ملخ ها
   o کالیبراسیون قطب‌نما (Compass) و IMU مورد استفاده
   o حداقل ۱۲ ماهواره GNSS در دید پهپاد باشند و سیکل ردیابی آنها قفل شده باشد
   o حافظه کارت (فرمت شده و فضای کافی)
   o تنظیمات دوربین (فوکوس، ISO، سرعت شاتر)
· پایش در حین پرواز (In-flight Monitoring):
   o کیفیت تصاویر (بررسی نمونه تصاویر به صورت زنده)
   o وضعیت باتری و زمان باقیمانده
   o سرعت و جهت باد
   o ارتفاع و موقعیت پهپاد
   o هشدار های نرم ‌افزار (مانند نزدیکی به مناطق ممنوعه)
· پس از پرواز (Post-flight):
   o تخلیه ایمن تصاویر به کامپیوتر و تهیه فایل پشتیبان
   o فرمت مجدد کارت حافظه
   o شارژ باتری‌ ها (با رعایت نکات ایمنی شارژ)
   o بررسی کیفی اولیه تصاویر (عدم وجود تصاویر محو یا تاری)

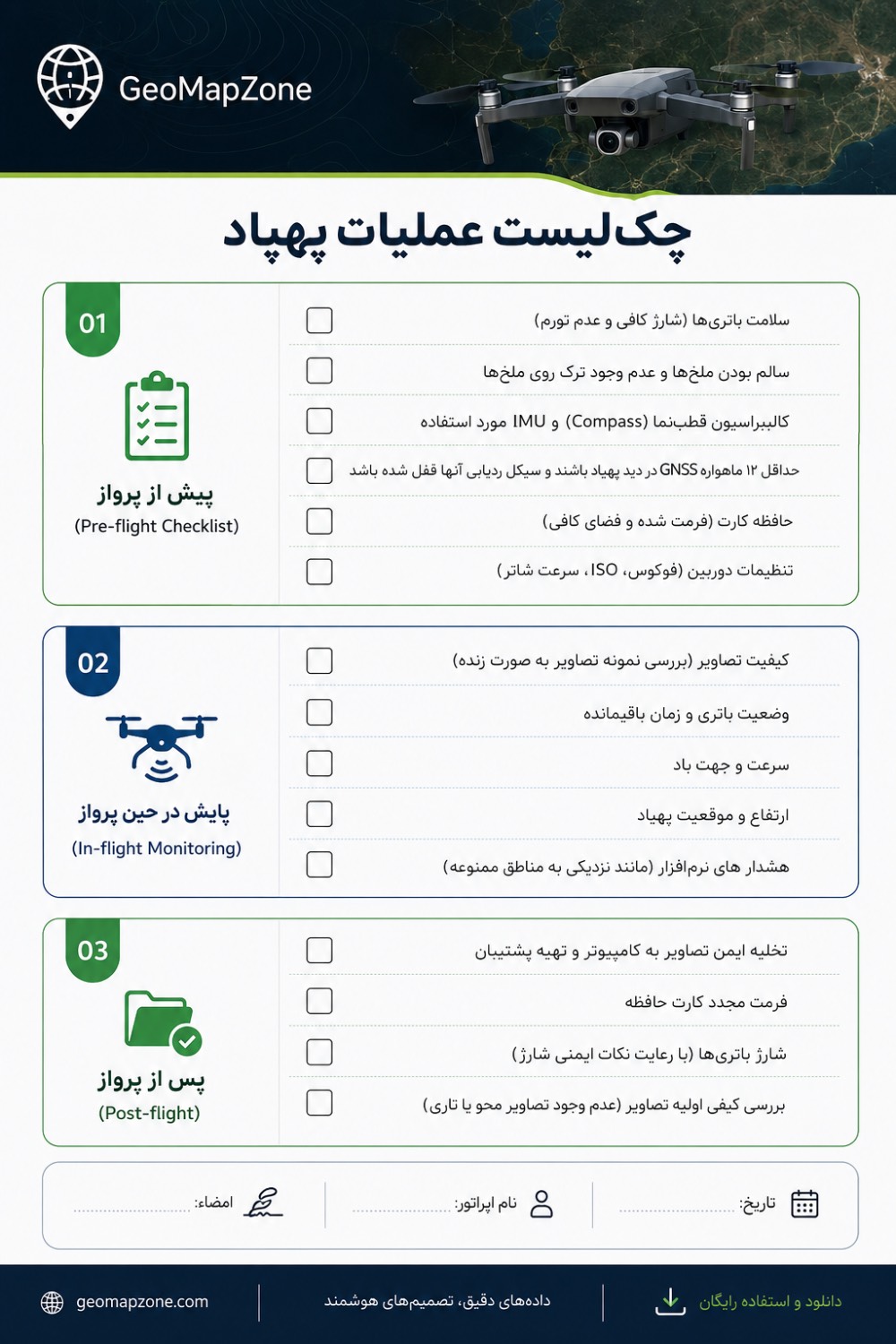

در این بخش از مقاله برای راحت تر کردن عملیات پرواز، یک چک لیست کامل برای متخصصین نقشه برداری و خلبانان پهپاد آماده کرده ایم که می توانید با استفاده از پرینت گرفتن و استفاده در پروژه های خود، از انجام شدن تمام مراحل به ترتیب و با قطعیت اطمینان حاصل کنید.

البته باید تاکید کرد که سیستم ‌های خود پرواز  (Autonomous Flight Systems)، نیاز به دخالت مستقیم اپراتور را به حداقل رسانده ‌اند و نقشه ‌بردار صرفاً بر عملکرد پهپاد نظارت می ‌کند. با این حال، دانش و تجربه اپراتور در تشخیص شرایط بحرانی و تصمیم ‌گیری در لحظه (مثلاً تصمیم به فرود اضطراری) همچنان غیرقابل جایگزین است.

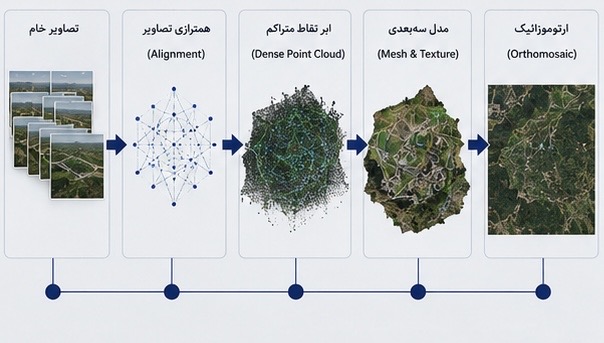

پردازش نرم ‌افزاری

پس از اتمام عملیات پرواز و انتقال تصاویر به کامپیوتر، نوبت به مرحله پردازش نرم‌ افزاری می‌ رسد. این مرحله در نرم‌ افزارهای تخصصی فتوگرامتری مانند Pix4Dmapper، Agisoft Metashape، یا DJI Terra انجام می‌ شود و شامل چهار مرحله اصلی است.

مرحله اول: همترازی تصاویر (Alignment)

در این مرحله، نرم ‌افزار نقاط مشترک (Keypoints) بین تصاویر مجاور را شناسایی کرده و موقعیت نسبی هر تصویر را در فضا تعیین می ‌کند. به این فرآیند، Bundle Adjustment گفته می ‌شود.

در این شرایط:
   · نرم ‌افزار برای هر تصویر، صد ها تا هزاران «نقطه کلیدی» (ویژگی‌ های شاخص مانند گوشه‌ ها، لبه ‌ها، یا بافت ‌های خاص) استخراج می ‌کند.
   · با استفاده از الگوریتم‌ هایی مانند SIFT (Scale-Invariant Feature Transform) یا SURF (Speeded-Up Robust Features)، نقاط مشترک بین جفت تصاویر مجاور شناسایی می ‌شوند.
   · با داشتن نقاط مشترک و مختصات تقریبی تصاویر (از داده‌ های GPS موجود در EXIF، نرم ‌افزار موقعیت سه‌ بعدی هر نقطه و موقعیت دوربین برای هر تصویر را به طور همزمان محاسبه می ‌کند.

خروجی این مرحله:
   · ابر نقاط پراکنده (Sparse Point Cloud)
      مجموعه‌ ای از نقاط سه ‌بعدی (معمولاً چند ده هزار تا چند صد هزار نقطه) که موقعیت نسبی تصاویر را نشان می‌ دهند.
   · پارامتر های کالیبراسیون داخلی دوربین (فاصله کانونی، مرکز تصویر، ضرایب اعوجاج لنز).

مرحله دوم: تولید ابر نقاط متراکم (Dense Point Cloud)

در این مرحله، با استفاده از الگوریتم Structure from Motion (SfM)، میلیون‌ ها نقطه سه ‌بعدی از روی تصاویر استخراج می ‌شود.
   · نرم ‌افزار با استفاده از پارامتر های کالیبراسیون دوربین و موقعیت تصاویر (از مرحله قبل)، برای هر پیکسل از هر تصویر، یک پرتو (Ray) از دوربین به سمت آن پیکسل تعریف می ‌کند.
   · با محاسبه برخورد پرتو های متناظر از تصاویر مختلف، مختصات سه ‌بعدی هر پیکسل محاسبه می ‌شود.
   · این مرحله نیازمند سخت ‌افزار قدرتمند (رم بالا – حداقل ۳۲ گیگابایت توصیه می ‌شود – و پردازنده قوی) است و زمانبر ترین مرحله پردازش محسوب می‌ شود.

خروجی این مرحله:
   · ابر نقاط متراکم (Dense Point Cloud):
      میلیون ‌ها نقطه سه ‌بعدی با دقت بالا (معمولاً به تعداد پیکسل ‌های تصاویر). هر نقطه علاوه بر مختصات سه ‌بعدی، دارای اطلاعات رنگی (RGB) نیز هست.

مرحله سوم: تولید مش (Mesh) و بافت (Texture)

در این مرحله، ابر نقاط متراکم به یک مدل سه ‌بعدی سطح (Mesh) تبدیل شده و سپس بافت تصاویر (رنگ واقعی) روی آن اعمال می ‌شود.
   · ساخت مش (Mesh Generation):
       با استفاده از الگوریتم ‌هایی مانند Poisson Surface Reconstruction یا Delaunay Triangulation، مثلث ‌بندی بین نقاط مجاور ابر نقاط انجام می ‌شود و یک سطح پیوسته ایجاد می‌ گردد.
   · بهینه ‌سازی مش (Mesh Decimation):
      کاهش تعداد مثلث‌ ها برای کاهش حجم فایل، بدون کاهش قابل توجه کیفیت (این گزینه قابل تنظیم است).
   · بافت‌دهی (Texturing):
      نقشه ‌برداری از تصاویر اصلی بر روی سطوح مش و اختصاص رنگ واقعی به هر مثلث.

خروجی این مرحله:
   · مدل سه‌ بعدی بافت‌دار (Textured 3D Model):
      یک فایل سه‌ بعدی (معمولاً با فرمت‌های OBJ، FBX، یا PLY) که شامل هندسه (Mesh) و بافت (Texture) است. این فایل را می ‌توان در نرم‌ افزارهای سه ‌بعدی مانند Blender، MeshLab، یا CloudCompare مشاهده کرد.

مرحله چهارم: تولید ارتوفتو (Orthomosaic)

در این مرحله، نقشه عکاسی یکپارچه و بدون اعوجاج (ارتوفتو) منطقه تولید می ‌شود.
   · نرم ‌افزار با استفاده از مدل سه ‌بعدی (تولید شده در مرحله قبل)، هر پیکسل از هر تصویر را به یک مختصات زمینی دقیق (مختصات UTM یا سایر سیستم‌ های مختصات) ارجاع می‌ دهد (Orthorectification).
   · تصاویر ارجاع داده شده بر اساس بهترین کیفیت و کمترین اعوجاج در کنار یکدیگر دوخته می ‌شوند (Seamline Editing) نرم ‌افزار به طور خودکار محل اتصال تصاویر را طوری انتخاب می ‌کند که از عبور خطوط اتصال از روی عوارض مهم (ساختمان ‌ها، جاده‌ ها) جلوگیری کند.

خروجی این مرحله:
    ارتوفتو (Orthomosaic): یک فایل تصویری بزرگ (معمولاً با فرمت GeoTIFF) که مختصات جغرافیایی را در خود ذخیره کرده است. این فایل را می ‌توان در نرم‌ افزارهای GIS مانند QGIS، ArcGIS، یا Global Mapper باز کرد و تمام عملیات های مکانی و هندسی را روی آن انجام داد.

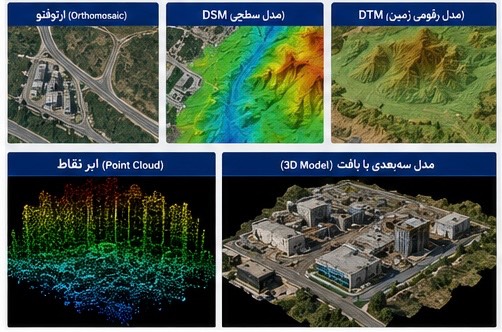

 تولید محصولات نهایی

پس از اتمام مراحل پردازش، محصولات مختلفی از خروجی نهایی قابل استخراج هستند. در این بخش، مهم‌ ترین محصولات قابل استخراج را به همراه فرمت و کاربرد آنها شرح دادیم:

خروجی‌ های تحلیلی پیشرفته (Advanced Analytical Outputs)

علاوه بر محصولات پایه فوق، با استفاده از نرم‌ افزارهای تخصصی می ‌توان خروجی ‌های تحلیلی زیر را نیز تولید کرد:
   · نقشه حرارتی (Heatmap): نمایش توزیع ارتفاع، شدت بازگشت LiDAR، یا شاخص ‌های گیاهی مانند NDVI به صورت گرادیان رنگی.
   · نقشه شیب (Slope Map): نمایش درصد یا درجه شیب زمین. کاربرد اصلی در مطالعات زهکشی، راهسازی، و مدیریت حوزه‌ های آبخیز.
   · نقشه جهت شیب (Aspect Map): نمایش جهت جغرافیایی شیب زمین (شمالی، جنوبی، شرقی، غربی).
      کاربرد اصلی در کشاورزی (تعیین مناطق آفتابگیر) و مطالعات فرسایش خاک.
   · نقشه حجمی (Volume Calculation): محاسبه حجم خاک ‌برداری و خاک‌ ریزی با مقایسه دو DTM (قبل و بعد از عملیات).
      این قابلیت در پروژه ‌های راهسازی، معدن، و مدیریت پسماند بسیار کاربردی است.

جمع بندی

در این مقاله، فرآیند کامل نقشه ‌برداری با پهپاد را از مرحله برنامه‌ ریزی تا تولید محصولات نهایی با ذکر جزئیات فنی و نکات اجرایی بررسی کردیم. دیدیم که موفقیت در یک پروژه نقشه ‌برداری هوایی، علاوه بر دانش تخصصی نقشه‌ بردار، به عوامل متعددی بستگی دارد:
1. انتخاب صحیح تجهیزات (پهپاد مناسب، سنسور متناسب با کاربرد، سیستم موقعیت ‌یابی دقیق)
2. برنامه‌ ریزی دقیق پرواز (تعیین محدوده، ارتفاع، همپوشانی و الگوی مناسب)
3. رعایت نکات ایمنی و اخذ مجوز های قانونی
4. استقرار و برداشت صحیح نقاط کنترل زمینی (GCP)
5. اجرای دقیق عملیات میدانی و پایش مستمر حین پرواز
6. انتخاب نرم ‌افزار مناسب و تنظیمات بهینه پردازش
نقشه ‌برداری با پهپاد یک فرآیند یکپارچه است که از لحظه برنامه ‌ریزی تا تولید محصول نهایی، همه مراحل به هم پیوسته و بر کیفیت نهایی تأثیرگذارند. خطا در هر یک از این مراحل (از انتخاب نادرست ارتفاع پرواز تا برداشت ناقص GCP) می‌ تواند منجر به کاهش دقت نهایی و حتی ابطال کل پروژه شود.
بنابراین، سرمایه گذاری بر آموزش نیروی انسانی و رعایت دقیق پروتکل ‌های فنی، به اندازه خرید تجهیزات پیشرفته اهمیت دارد.

برای دستیابی به آموزش ها و بررسی های عملی نحوه کار با نرم‌ افزارهای پردازش فتوگرامتری و تنظیمات بهینه آنها برای دستیابی به بالاترین دقت های ممکن پیشنهاد میکنیم آموزش های صفحه نرم افزارها را بررسی کنید.
